Прежде чем ты начнешь измерение, необходимо принять во внимание некоторые вещи. Модели GTC оснащены, например, различными опциями для цветовой шкалы — в зависимости от предпочтений пользователя. Ты предпочтешь интуитивно понятные цвета накаливания, шкалу в виде цветов радуги, психологическое цветовое оформление или простые градации серого цвета?

Высококонтрастная цветовая палитра (например, шкала в виде цветов радуги) рекомендуется для индикации небольших перепадов температуры, в то время как низкоконтрастная палитра (например, цвета накаливания) будет интуитивно понятнее для больших различий.

Чтобы сделать тепловое изображение высококонтрастным и тем самым информативным, в некоторых случаях может потребоваться настройка шкалы. Для этого наши тепловизионные камеры оснащены практичной функцией блокировки, с помощью которой можно быстро и легко оптимизировать эту шкалу.

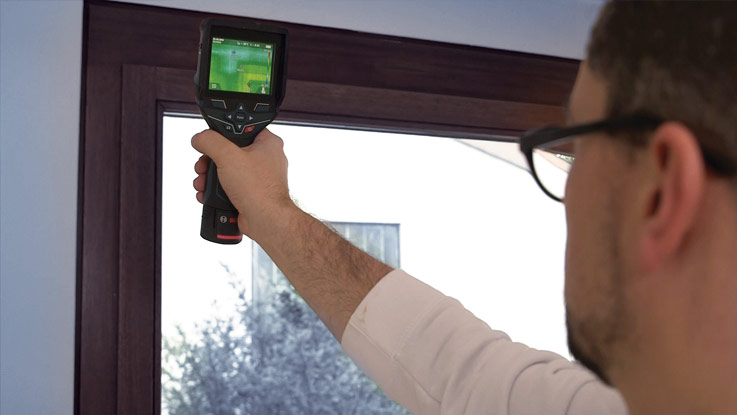

Если ты захочешь, например, выполнить термографический анализ окна, под которым расположена батарея отопления, она изменит общую картину, вследствие чего значения температуры на самом окне станет сложнее дифференцировать. Чтобы избежать этого, ты можешь подойти с тепловизионной камерой к окну так близко, что на тепловом изображении больше не был виден нагрев. После этого зафиксируй нажатием правой верхней кнопки цветовую шкалу — и теперь, даже находясь на большом расстоянии, ты можешь генерировать подробное изображение. В виде альтернативы это также возможно в ручном режиме.

Если возможно, измерять объекты следует только в сухом состоянии, так как дождь и другие осадки влияют на температуру поверхности. В соответствии с вышесказанным также следует избегать солнечного излучения, приводящего к нагреву поверхности. Кроме того, мы рекомендуем выполнять термографию снаружи рано утром. Высокая влажность воздуха и ветер также отрицательным образом сказываются на точности результатов измерений и поэтому их следует избегать.

Кроме того, не рекомендуем выполнять измерения в непосредственной близости от источников тепла (например, печей). При необходимости такие объекты можно также экранировать и тем самым снизить их мешающее воздействие. Во многих случаях применения термографического анализа строительных конструкций осень и зима являются оптимальными временами года для выполнения соответствующих измерений. Разность температур внутри и вне помещений в этом случае будет достаточно значительной для эффективной локализации проблемных мест (рекомендуемое минимальное различие — 10 °C).

Если ты хочешь получать высокоточный результат измерения в градусах по Цельсию, тебе в любом случае придется настраивать коэффициент излучения и температуру отражающей поверхности. Таким образом, ты предотвратишь получение неправильных результатов измерений вследствие сильного отражения.

Коэффициент излучения можно узнать по предустановленным в инструменте материалам или его можно оценить с учетом свойств поверхности. Чтобы определить температуру отражающей поверхности, сначала тебе следует проверить, идет ли речь о непосредственном или косвенном отражении. Непосредственные отражения часто возникают в случае гладких поверхностей, и ты сможешь распознать отражение на тепловом изображении (например, в случае измерения на стекле). В таком случае значение температуры отражающего объекта может использоваться в качестве температуры отражающей поверхности. С другой стороны, косвенное отражение обычно происходит на шероховатых поверхностях (например, от штукатурки). Определи среднюю температуру перед объектом измерения и установи ее в качестве температуры отражающей поверхности.

В случае сильно отражающих поверхностей, например, металла без покрытия, мы рекомендуем использовать черные матовые клейкие ленты или специальные аэрозоли. При их нанесении на отражающий объект он будет нагреваться после короткого времени ожидания и ты сможешь надежно обнаружить его на основании его высокой излучательной способности. Влияние отражения теплоты тела можно свести к минимуму, выполняя измерение под небольшим углом наклона.

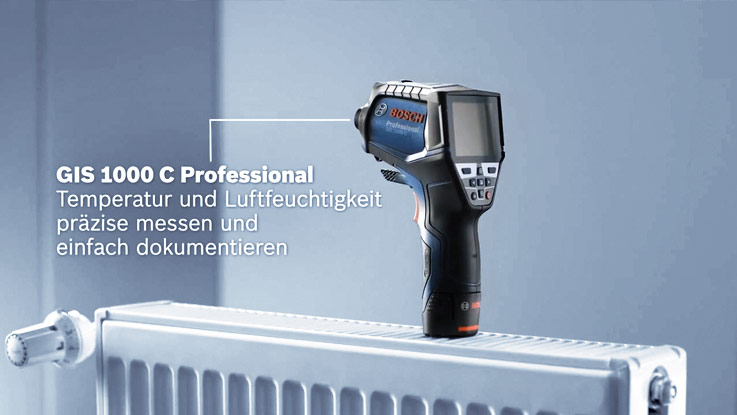

В качестве альтернативы можно использовать датчик температуры (тип K) с инфракрасным термометром GIS 1000 C. Использование датчика температуры позволяет избежать отражения, а температура измеряется непосредственно при контакте с объектом.

Чтобы гарантировать высокое качество тепловых изображений, при измерении необходимо соблюдать минимальное расстояние (30 см). Доказал свою эффективность 2-этапный подход.

Если ты обследуешь, например, стену на предмет выявления дефектов изоляции, первая проверка обеспечит оптимальный первый обзор на большем расстоянии. Вторая съемка, в этот раз на более близком расстоянии, даст детальную информацию и более надежные результаты, так как в этом случае ошибки вследствие уменьшения расстояния исключены. Так как расстояние имеет больше значение для качества измерения, его, как правило, следует выполнять с короткой дистанции.
