| Разрешение ИК-датчика | 160 x 120 |
| Теплочувствительность | < 50 мK |
| Диапазон измерений | от -10 °C до +400 °C |
Инструмент измеряет температуру на поверхности объектов и выводит тепловое изображение. Это позволяет получить быстрый обзор распределения тепла и разностей температуры.

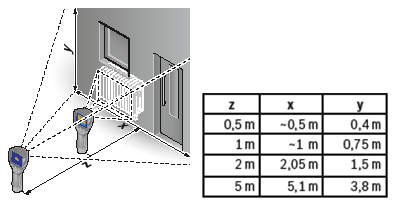

На рисунке внизу показано поле обзора камеры тепловизора, чтобы вы могли ориентировочно определить диапазон измерения (x и y) на данном расстоянии (z).
В принципе, разрешение теплового изображения является таким же показателем, как и разрешение обычной камеры, т. e. в данном случае это 160 пикселей по горизонтали и 120 по вертикали. В итоге общее количество точек измерения составляет 19 200, каждая из которых содержит значение температуры. Эти точки измерения вместе формируют тепловое изображение, выводимое на дисплей.
Что касается термочувствительности, то чем она выше, тем лучше. Это минимально определяемая разность температур между пикселями. Показатель < 50 мK означает, что тепловизор GTC 400 C Professional способен определять разность температур < 0,05 °C. Поэтому он позволяет обнаруживать почти незаметные отклонения температуры.

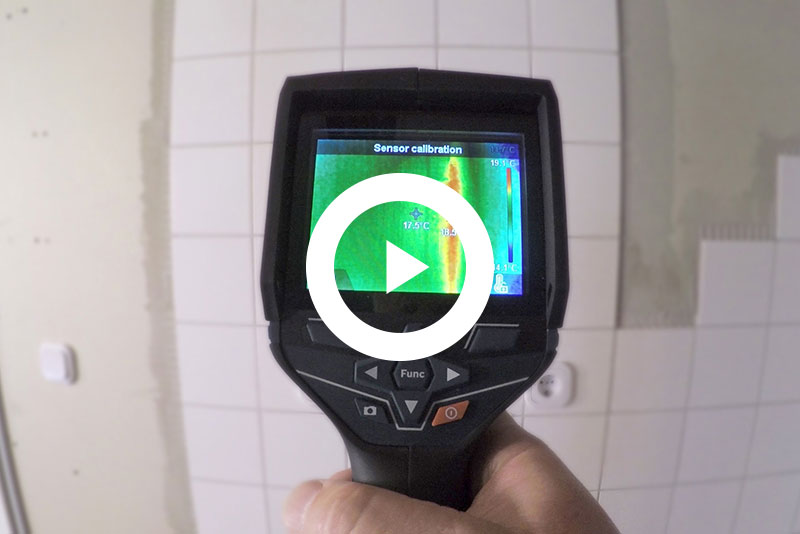

Измерение начинается сразу после включения инструмента.
Если вам нужен моментальный снимок или вы ходите остановить движущееся изображение, то просто нажмите на кнопку включения. Чтобы продолжить измерение, снова нажмите на кнопку включения.
Если вы хотите сохранить изображение на инструменте, просто нажмите кнопку
. Это можно сделать как во время измерения, так и при просмотре моментального снимка или остановленного изображения.
Чем ближе расстояние до объекта измерения, тем точнее результат измерения. На относительно большом удалении от объекта точность результатом измерения может снизиться – например из-за влажности.

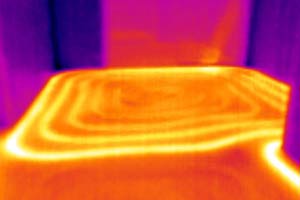

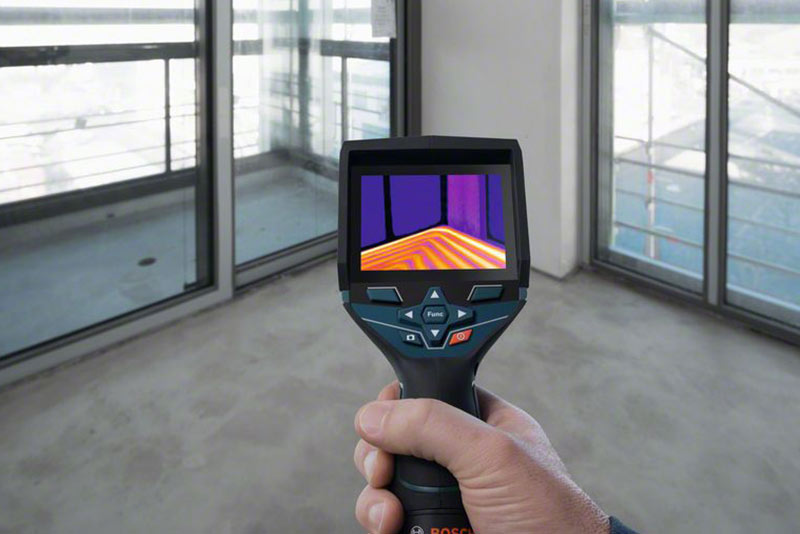

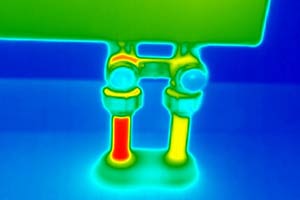

Тепловизионная камера отображает разности температур. Чем они больше, тем это заметнее на тепловом изображении. Если вы хотите рассмотреть, например, скрытые в полу трубы водяного отопления, то лучше всего отключить эту систему, дать полу остыть и затем снова включить на максимальной настройке. Так вы получите оптимальное тепловое изображение труб отопления.
Благодаря встроенной камере реального изображения для каждого теплового изображения (…X.jpg) также сохраняется реальное изображение (…Y.jpg). Это упрощает идентификацию объектов, не определяемых на тепловом изображении.
Кроме того, в реальном изображении также сохраняются необработанные данные температур. Таким образом, каждый пиксель имеет сохраненное в нем значение температуры и, если нужно, вы можете легко отредактировать реальные изображения (…Y.jpg) в нашей бесплатной программе GTC Transfer. Можно также легко создать аналитический отчет. Программное обеспечение можно скачать здесь.
Для получения оптимальных результатов настройте инструмент, выбрав измеряемый вами материал (излучательную способность). В тепловизоре GTC 400 C имеется перечень наиболее распространенных материалов и их излучательной способности. Однако можно ввести значения, определяемые пользователем. Перечень распространенных материалов также приведен в Руководстве пользователя
Тепловизионную камеру, такую как GTC 400 C, можно использовать для измерения распределения температуры в относительно большой зоне. Тысячи точек измерения формируют изображение и обеспечивают быстрый обзор критических областей. Это может помочь, например, быстро выявить проблемы там, где требуется обнаружить разности температур.
При точечном измерении с GIS 1000 C Professional выполняется высокоточное измерение температуры поверхности небольшого участка. При необходимости (в зависимости от области применения) возможно измерение относительной влажности воздуха и температуры внешней среды. Таким образом, GIS 1000 C Professional предназначен для высокоточных точечных измерений. Он помогает выполнить детальный анализ небольших областей и локальные измерения.
Да, каждая модель имеет такой сертификат в руководстве по эксплуатации. Сертификат подтверждает, что инструмент соответствует характеристикам, заявленным в руководстве по эксплуатации.
Мне кажется, что мой инструмент работает некорректно. Можно ли его откалибровать заново? Сервис-центр Bosch.
Да, вы можете обратиться в сервисный центр и запросить калибровку, после проведения которой вы получите сертификат о выполнении калибровки. Чтобы узнать, доступен ли такой сервис в вашем регионе, обратитесь в ближайший сервис-центр Bosch.
Приложение Bosch Thermal можно скачать в Apple App Store и Google Play Store.
Приложение доступно только для планшетов/смартфонов на базе Android и iOS. Другие операционные системы не поддерживаются. Поддерживаемые устройства на платформе Android: смартфоны и планшеты с ОС Android 4.3 и выше с поддержкой Bluetooth®. Поддерживаемые устройства на платформе iOS: iPhone 4S, iPad (начиная с 3-го пок.), iPad Air (начиная с 1-го пок.), iPad mini (начиная с 1-го пок.).
Проекты сохраняются на смартфоне/планшете, на котором они были созданы, и не могут переноситься на другие устройства.
Да, ваши данные при обновлении программного обеспечения сохранятся.
Записанные в память данные, как правило, сохраняются. Для надежности перед обновлением приложения вы должны сохранить проекты на своем ноутбуке/ПК, выбрав пункт «Передать» и отправив данные в виде PDF- или Excel-файла на свой адрес электронной почты.
В меню «Настройки» → «Язык» можно проверить, какие языки интерфейса доступны для данного приложения.
Экспорт
Настройки
Установить соединение Bluetooth®

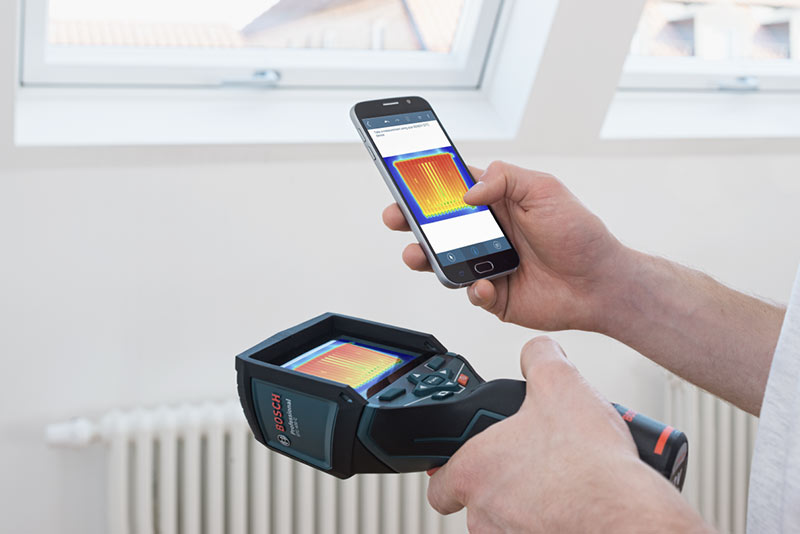

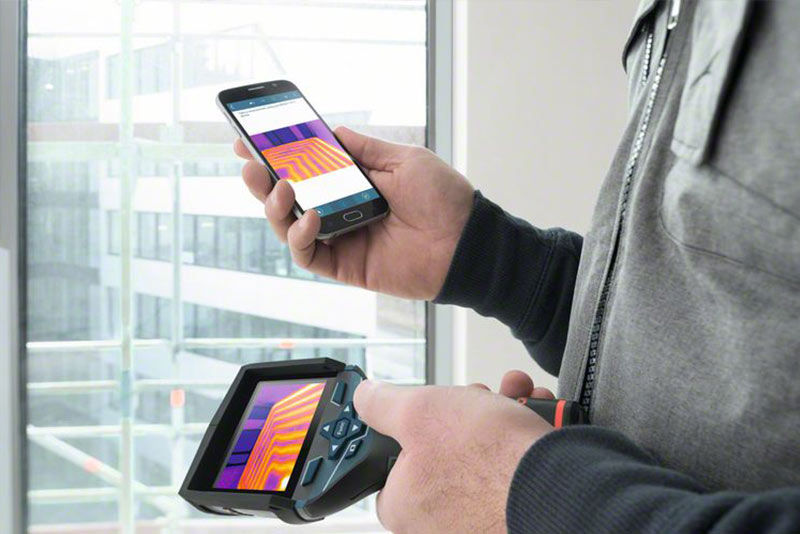

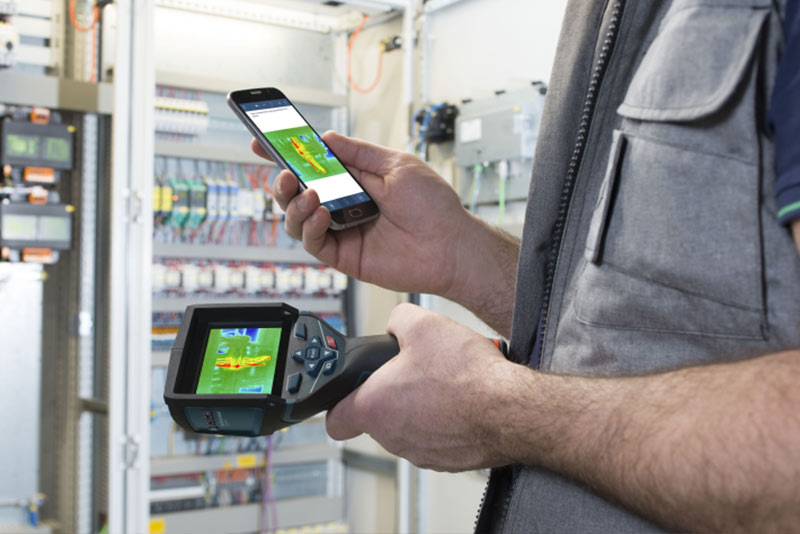

Чтобы установить соединение между тепловизором и смартфоном или планшетом, активируйте WLAN-соединение на обоих устройствах. Функцию связи через WLAN у тепловизора GTC 400 C Professional можно активировать в его настройках. После активации WLAN на тепловизоре в нижней части дисплея появится код для установления соединения. Убедитесь, что WLAN активирована на смартфоне/планшете. Затем откройте функцию получения тепловых изображений в приложении Bosch Thermal и введите в нем код WLAN для установления соединения между двумя устройствами. Теперь следуйте инструкциям в приложении.
Изображения можно переносить на ПК через порт micro-USB на тепловизоре GTC 400 C Professional и затем просматривать на ПК. Для ПК с ОС Windows (Windows 7, Windows 8, Windows 10) мы также предлагаем бесплатное ПО GTC Transfer, с помощью которого можно редактировать и документировать сохраненные тепловые изображения. Программное обеспечение можно скачать здесь
Нет, с приложением можно использовать только один тепловизор.
В зависимости от условий на местах (наличие препятствий, влажность, радиопомехи и т. д.) установка соединения между вашим смартфоном/планшетом и тепловизором возможна на расстоянии до 50 м.
Если инструмент был подключен к смартфону/планшету ранее, то оба устройства будут подключаться друг к другу автоматически, если на обоих устройствах активировано соединение по WLAN, устройства находятся в зоне действия подключения и смартфон/планшет не подключен ни к одной другой сети WLAN.
Сначала установите WLAN-соединение между приложением Bosch Thermal и тепловизором GTC 400 C Professional (см. «Как установить связь между GTC 400 C Professional и смартфоном/планшетом?»). Затем в функции «Тепловое изображение» нажмите на «+» для импорта теплового изображение из GTC 400 C Professional.
С помощью пиктограммы
можно выбрать объекты на тепловом изображении (напр. комментарии, отметки) для редактирования или удаления.
С помощью пиктограммы
можно выбрать объекты на тепловом изображении (напр. комментарии, отметки) для редактирования или удаления.
В разделе
можно добавлять комментарии и задачи в тепловое изображение и текстовые подписи прямо на изображение.
В разделе
можно отменять действия.
В разделе
можно повторно выполнить отмененные действия.
В разделе
можно удалить выбранные объекты.
Если нижеследующие функции были активированы для захвата изображений на GTC 400 C Professional, то они также будут отображаться в приложении.
Пиктограмма
Горячая точка: Самая горячая точка на тепловом изображении автоматически отмечается красным крестиком.
Пиктограмма
Холодная точка: Самая холодная точка на тепловом изображении автоматически отмечается синим крестиком.
Пиктограмма
Перекрестия с индикацией температуры: Перекрестия отображаются в центре теплового изображения и показывают измеренную температуру в этой точке.
Пиктограмма
Излучательная способность: Отображается количество инфракрасного излучения, испускаемого объектом по сравнению с идеальным тепловым излучателем (черным телом, излучательная способность = 1).
Пиктограмма
Отраженная температура: Отраженной температурой называется тепловое излучение, не испускаемое самим объектом. Это обычно соответствует окружающей температуре.
