| Kızılötesi sensör çözünürlüğü | 160 x 120 |
| Termal hassasiyet | < 50 mK |
| Ölçme aralığı | -10 °C … +400 °C |
Alet, nesnelerin yüzey sıcaklığını ölçer ve bunu bir termal görüntü olarak gösterir. Bu, ısı dağılımı ve sıcaklık farkları ile ilgili açık ve basit bir genel bakış sağlar.

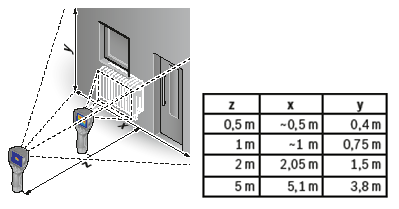

Aşağıdaki resim kameranın görüş alanını göstermektedir, böylece belirli bir mesafedeki (z) ölçme aralığını (x ve y) tahmin edebilirsiniz.
Prensip olarak termal çözünürlük normal bir kamera ile aynı şekilde çalışır, yani 160 piksel yatay ve 120 piksel dikey olarak ölçebiliriz. Bu, her biri bir sıcaklık değeri içeren toplam 19200 ölçüm pikselidir. Bu ölçüm pikselleri, ekranda gösterilen bir termal görüntü oluşturmak üzere bir araya getirilir.
Termal hassasiyet söz konusu olduğunda bu değer ne kadar küçük olursa o kadar iyidir. Bu değer, pikseller arasında ölçülebilen sıcaklık farklarını belirtir. < 50 mK, < 0,05 °C sıcaklık farklarının GTC 400 C Professional kullanılarak ölçülebileceği anlamına gelir. Bu nedenle sıcaklıkta hissedilmeyen ve çok hafif sapmalar tespit edilmesine imkan verir.

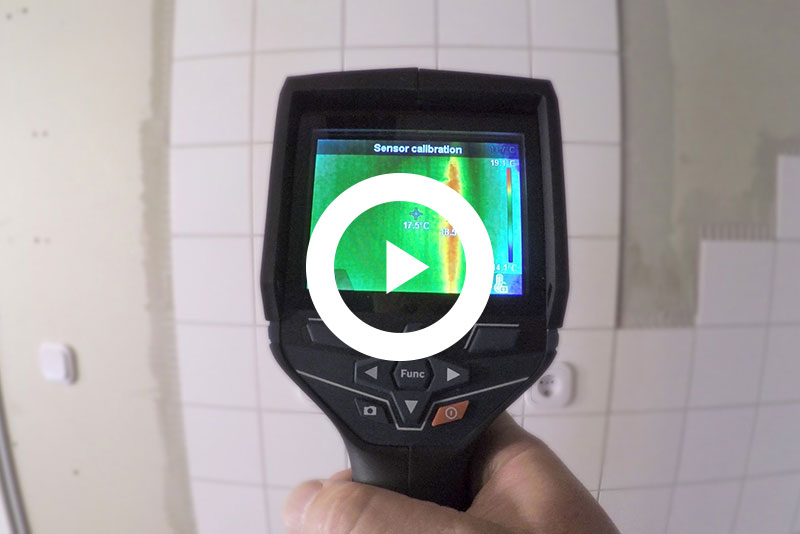

Ölçüm, alet açılır açılmaz başlar.
Hareketsiz bir görüntü istiyorsanız veya görüntüyü dondurmak istiyorsanız tetiğe basarak görüntüyü rahatça görüntüleyebilirsiniz. Ölçüme devam etmek için tetiğe tekrar basın.
Görüntüyü alete kaydetmek istiyorsanız
tuşuna basın. Bu, ölçüm esnasında ve hareketsiz veya dondurulmuş bir görüntüyü görüntülerken de gerçekleştirilebilir.
Alet ölçüm nesnesine ne kadar yakın olursa ölçüm o kadar kesin olur. Nispeten daha geniş mesafelerde ölçüm sonuçlarının kesinliği, örneğin sonucu etkileyebilecek yüksek nem oranları nedeniyle daha düşük olabilir.

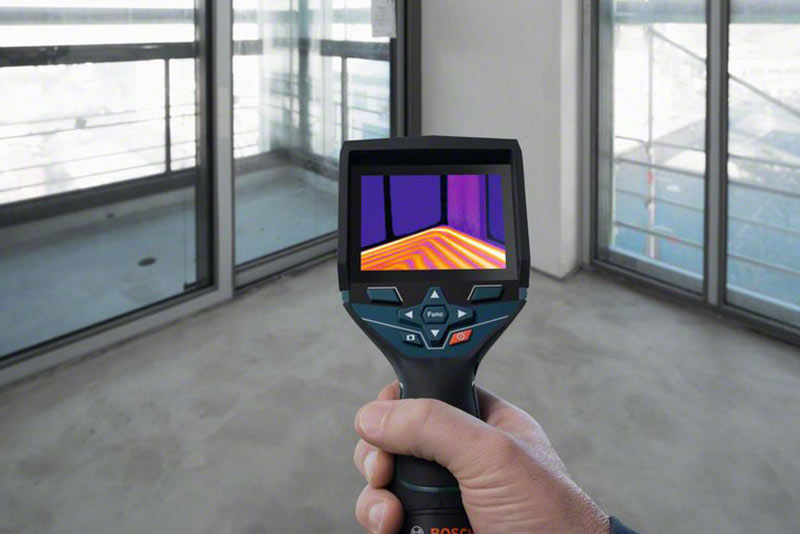

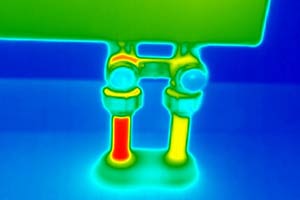

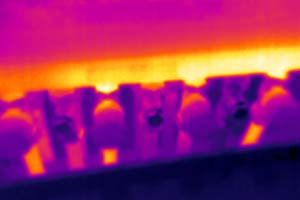

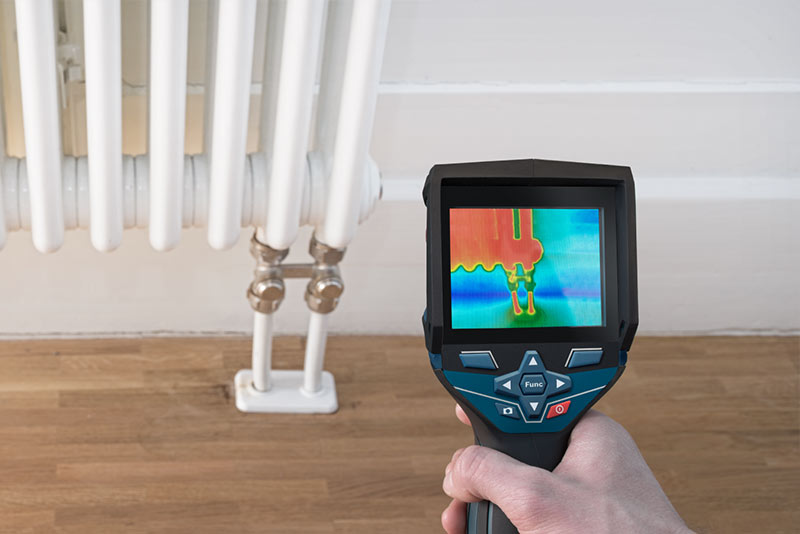

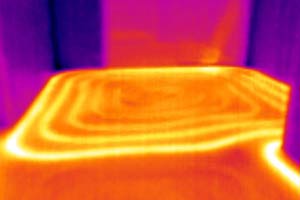

Termal görüntüleme kamerası size sıcaklık farklarını gösterir. Sıcaklıklardaki sapma ne kadar büyükse termal görüntünüz de o kadar belirgin olur. Örneğin bir yerden ısıtma sistemindeki ısıtma borularını görünür hale getirmek istiyorsanız önce bu sistemi kapatmak, zeminin soğumasını beklemek ve daha sonra en yüksek ayarda sistemi tekrar açmak en iyi yoldur. Bu, size ısıtma borularının en iyi görüntüsünü elde etmenizi sağlayacaktır.
Entegre gerçek görüntü kamerası sayesinde her termal görüntü için (... X.jpg) gerçek bir görüntü (... Y.jpg) de kaydedilir. Bu, termal görüntüde belirsiz olan nesneleri belirlemenizi daha kolay hale getirir.
Buna ek olarak, sıcaklıkların ham verileri de gerçek görüntüde saklanır. Bu nedenle her pikselin içinde bir sıcaklık değeri vardır ve isterseniz gerçek görüntüleri (... Y.jpg) ücretsiz GTC Transfer Software'imizde kolayca düzenleyebilirsiniz. Ayrıca, zahmetsizce bir değerlendirme veya rapor da hazırlayabilirsiniz. Yazılım, buradan indirilebilir.
En iyi sonuçları elde etmek için ölçmekte olduğunuz malzemeyi (yayma kuvveti) seçerek aleti yapılandırın. GTC 400 C'de en çok kullanılan malzemelerin ve bunların ilgili yayma kuvvetinin yer aldığı bir seçim listesi bulunur. Bununla birlikte, kullanıcı tanımlı değerlerin girilmesi de mümkündür. Kullanım kılavuzunda da en çok kullanılan malzemelerin bir listesi bulunmaktadır
GTC 400 C gibi bir termal görüntü kamerası, nispeten daha geniş bir alanın sıcaklık dağılımını ölçmek için kullanılabilir. Binlerce ölçüm noktası bir görüntüde birleştirilir ve kritik alanlara hızlı bir bakış sağlar. Örneğin, sıcaklık farklarının bulunduğu alanlardaki sorunları hızla tespit etmeye yardımcı olur.
GIS 1000 C Professional kullanılarak yapılan noktasal ölçüm, küçük bir alanın yüzey sıcaklığını kesin biçimde ölçer. Gerekiyorsa bağıl nem ve ortam sıcaklığı da ölçülebilir (uygulamaya bağlı olarak). Bu nedenle GIS 1000 C Professional kesin noktasal ölçümler için uygundur. Küçük ve sınırlı alanlardaki ölçümlerde ayrıntılı analiz yapılmasına yardımcı olur.
Evet, her versiyonun kullanım kılavuzunda böyle bir sertifika bulunur. Bu sertifika, aletin kullanım kılavuzunda belirtilen spesifikasyonlar dahilinde çalıştığını teyit eder.
Aletimin düzgün çalıştığını düşünmüyorum. Aletin yeniden kalibre edilmesi mümkün müdür? Bosch Servis Merkezi.
Evet, bir kalibrasyon isteğinde bulunmak için servis merkezinizle iletişime geçebilir ve kanıt olarak bir kalibrasyon sertifikası alabilirsiniz. Bu hizmetin bölgenizde bulunup bulunmadığını öğrenmek için lütfen en yakın Bosch Servis Merkezinizle iletişim kurun.

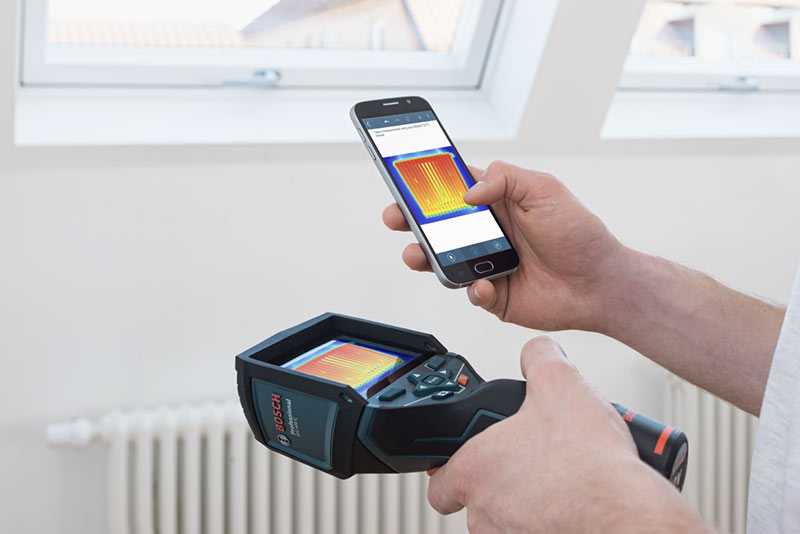

Bosch Thermal uygulaması, Apple App Store'den ve Google Play Store'den indirilebilir.
Uygulama sadece Android ve iOS tabletlerde ve akıllı telefonlarda kullanılabilir. Diğer işletim sistemleri desteklenmez. Desteklenen Android cihazlar: Bluetooth® etkin Android 4.3 sürüme sahip akıllı telefonlar ve tabletler Desteklenen iOS cihazlar: iPhone (4S veya üstü), iPad (3. nesil veya üstü), iPad Air (1. nesil veya üstü), iPad mini (1. nesil veya üstü).
Projeler, oluşturuldukları akıllı telefon/tablet üzerinde kaydedilir ve diğer cihazlara aktarılamaz.
Evet, yazılım güncellemesi sırasında verileriniz tutulur.
Kaydedilen içerikler her zaman tutulur. Bir güncelleme yapmadan önce güvende olmak için projeleri dizüstü/masaüstü bilgisayarınıza "paylaş" seçeneği ile kaydedin ve sonra bir PDF veya Excel dosyası olarak kendi e-posta adresinize gönderin.
"Ayarlar" → "Dil" altında uygulamanın hangi dillerde mevcut olduğunu görebilirsiniz.
Dışa aktar
Ayarlar
Bluetooth® bağlantısı oluştur

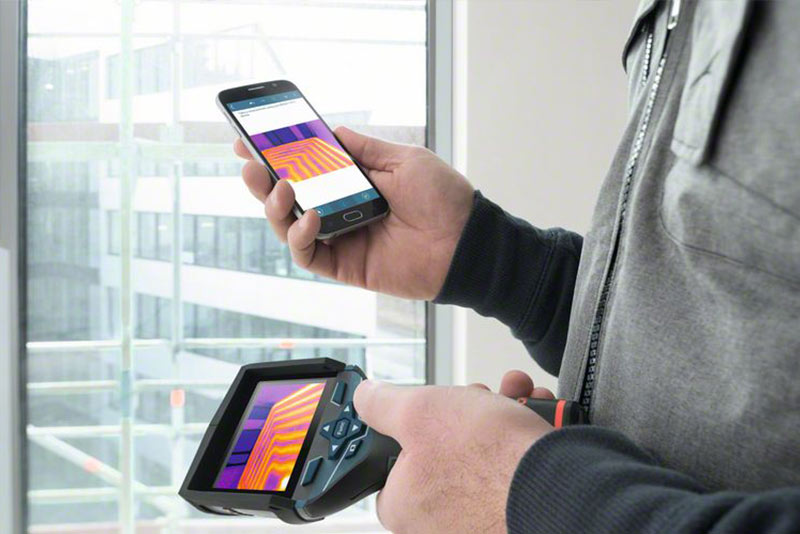

Termal görüntüleme kameranızla akıllı telefonunuz/tabletiniz arasında bir bağlantı kurmak için lütfen her iki cihazdaki WLAN bağlantısını etkinleştirin. GTC 400 C Professional'daki WLAN fonksiyonu, kameranın alet ayarları aracılığıyla etkinleştirilebilir. Termal görüntüleme kameranızda WLAN etkinleştirildiğinde aletin ekranının alt kısmında bağlantı anahtarı görünür. WLAN'ın akıllı telefonunuzda/tabletinizde etkinleştirildiğinden emin olun. Daha sonra Bosch Thermal'de termal görüntüleme fonksiyonunu açın ve iki cihaz arasında bağlantı kurmak için uygulamadaki WLAN simgesine dokunun. Şimdi uygulamadaki talimatları izleyin.

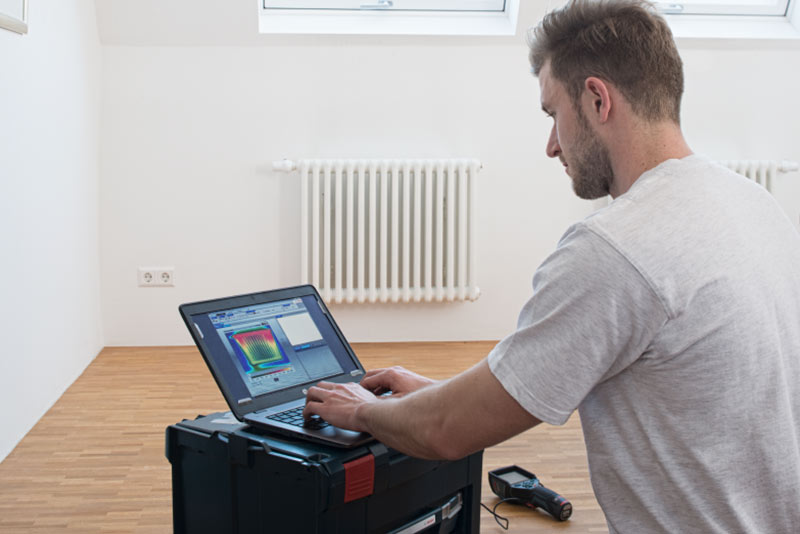

Görüntüler, GTC 400 C Professional'ın mikro USB portundan bir bilgisayara aktarılabilir ve bilgisayarda görüntülenebilir. Windows işletim sistemleri (Windows 7, Windows 8, Windows 10) için kaydettiğiniz termal görüntüleri düzenleyebileceğiniz ve belgeleyebileceğiniz GTC Transfer Software'i sizlere ücretsiz olarak sunuyoruz. Yazılım buradan indirilebilir
Hayır, uygulama ile herhangi bir anda yalnızca bir termal görüntüleme kamerası kullanabilirsiniz.
Sahadaki koşullara (engeller, nem, radyo paraziti vb.) bağlı olarak 50 m'ye kadar bir aralıkta akıllı telefonunuz/tabletiniz ve termal görüntüleme kamerası arasında bağlantı kurulması mümkündür.
Alet önceden akıllı telefon/tablet ile bağlantı kurmuşsa her iki cihazda WLAN'ın etkin olması, cihazların bağlantı mesafesi içerisinde olması ve akıllı telefon/tabletin başka bir WLAN ağına bağlanmamış olması durumunda iki cihaz otomatik olarak bağlanacaktır.
Öncelikle Bosch Thermal ve GTC 400 C Professional'ınız arasında bir WLAN bağlantısı kurun (bkz. "GTC 400 C Professional ile akıllı telefonum/tabletim arasında nasıl bağlantı kurarım?"). Ardından, GTC 400 C Professional'dan bir termal görüntüyü aktarmak için "Termal görüntü" fonksiyonunda "+" üzerine dokunun.
ile termal görüntüde düzenlemek veya silmek istediğiniz nesneleri (örneğin notlar, işaretler) seçebilirsiniz.
ile termal görüntüde düzenlemek veya silmek istediğiniz nesneleri (örneğin notlar, işaretler) seçebilirsiniz.
altında termal görüntünüze not veya görev ekleyebilir ve görüntü üzerine doğrudan metin etiketleri ekleyebilirsiniz.
altında işlemleri geri alabilirsiniz.
altında geri aldığınız işlemleri tekrar yapabilirsiniz.
altında seçilen nesneleri silebilirsiniz.
GTC 400 C Professional'da görüntü yakalama için aşağıdaki fonksiyonlar etkinleştirilmişse bunlar da uygulamada görüntülenecektir.

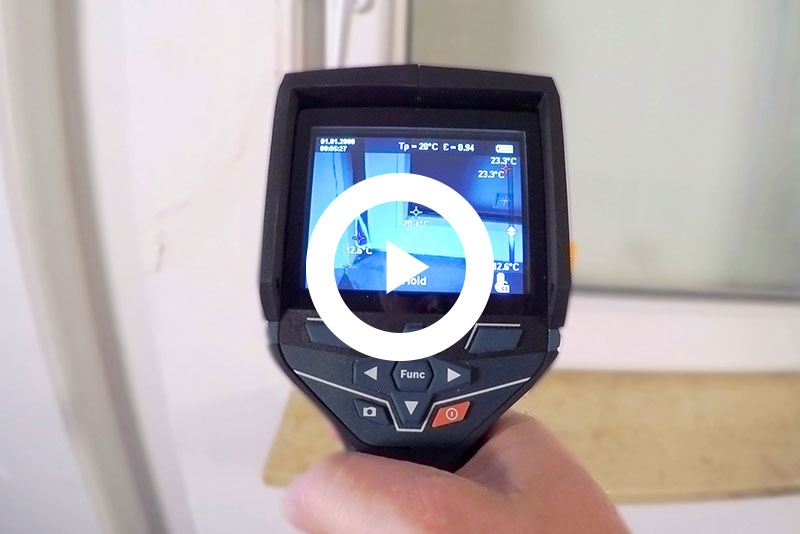

Sıcak nokta: Termal görüntüdeki en sıcak nokta, otomatik olarak kırmızı artı işareti ile işaretlenir.
Soğuk nokta: Termal görüntüdeki en soğuk nokta, otomatik olarak mavi artı işareti ile işaretlenir.
Sıcaklık göstergeli artı işareti: Termal görüntünün merkezinde artı işareti görüntülenir ve size bu noktadaki ölçülen sıcaklık değeri gösterilir.
Yayma kuvveti: Bu, ideal bir termal yayıcı (kara cisim, yayma kuvveti derecesi = 1) ile karşılaştırıldığında nesnenin ne kadar kızılötesi termal radyasyon yaydığını belirtir.

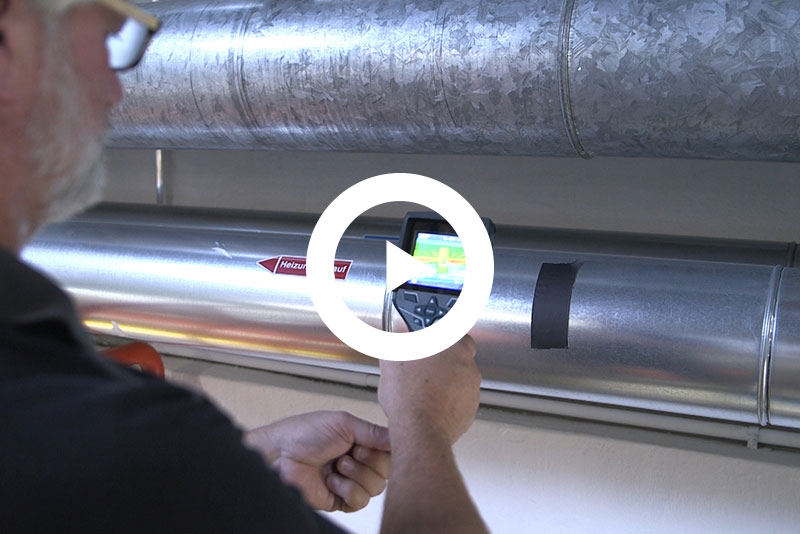

Yansıyan sıcaklık: Yansıyan sıcaklık, nesnenin kendisi tarafından yayılmayan termal radyasyondur. Bu genellikle ortam sıcaklığına karşılık gelir.
