Візуалізуй різницю температур за лічені секунди та легко документуй результати

Тепловізійна камера Bosch GTC 400 C Professional

Задумайся на хвилину над своєю щоденною роботою — з усіма завданнями, проблемами, питаннями та невизначеностями, що виникають: що було б, якби можна було зробити невидиме видимим? Перетворити задачі на кольорові зображення, які легко інтерпретувати? А після цього діяти і працювати належним чином?
Ключове слово: тепловізійна камера

Просто створюй дійсність.

Новий інструмент Bosch GTC 400 C Professional — це надійне та інтуїтивно зрозуміле рішення для візуалізації температур та простої обробки даних завдяки підтримці програмного забезпечення та технології Wi-Fi. Це сучасний інструмент, який впишеться у твій бюджет і відкриє усі переваги теплових зображень у твоїй щоденній роботі.

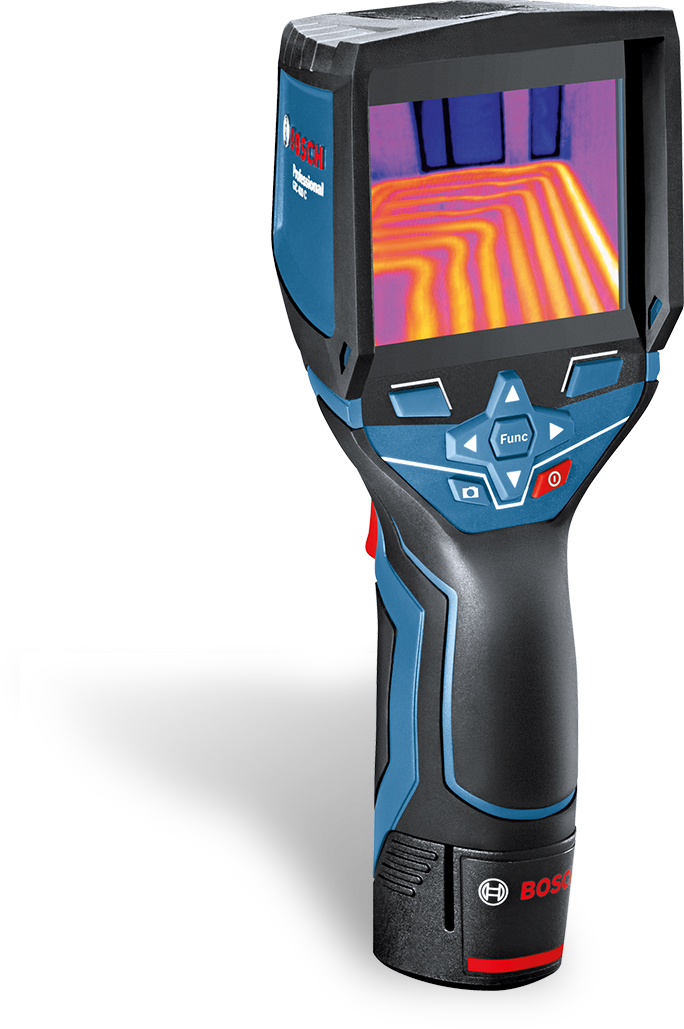

GTC 400 C

Огляд переваг і функцій тепловізійної камери
GTC 400 C Professional:

1. Вбудована візуальна камера

для відображення та збереження фактичного зображення разом із твоїми замірами.

2. Роздільна здатність інфрачервоного датчика

160x120 пікселів для деталізованих теплових зображень.

3. Великий кольоровий дисплей із діагоналлю 3,5 дюйма

для кращого перегляду результатів вимірювання.

4. MicroUSB

для простої передачі даних на твій комп’ютер — програмне забезпечення GTC Transfer допоможе легко створювати звіти.

5. Вбудована точка доступу Wi-Fi

для простої та швидкої передачі зображень до програми Bosch Thermal.

6. Надійність і захист

від пилу та бризок води (IP 53).

7. Подвійне джерело живлення

працює з літієвою акумуляторною батареєю на 12 В та/або зі стандартними лужними батарейками (AA).

Пошук дилера

Огляд технічних характеристик:

Виконуй просте безконтактне вимірювання температури за допомогою тепловізійної камери Bosch GTC 400 C Professional.

Посібник з експлуатації (PDF, 22 МБ)

Роздільна здатність інфрачервоного датчика 160 x 120
Температурна чутливість < 50 мК
Діапазон вимірювання -10 °C … +400 °C

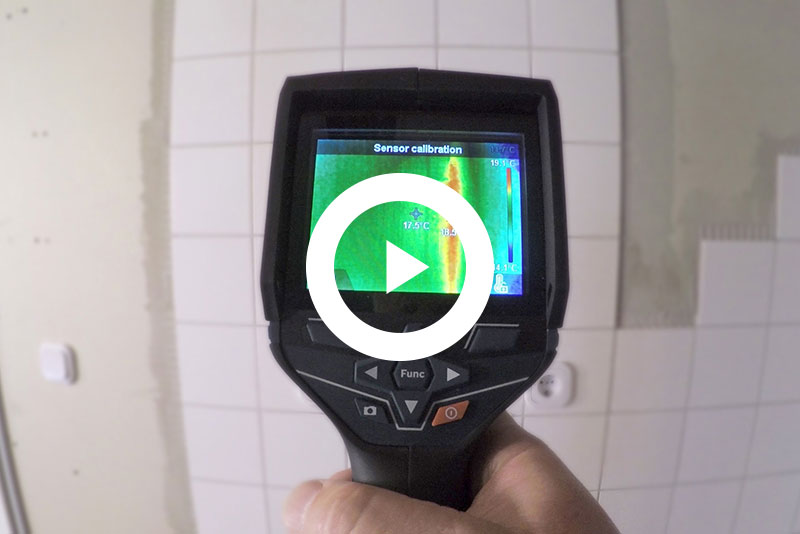

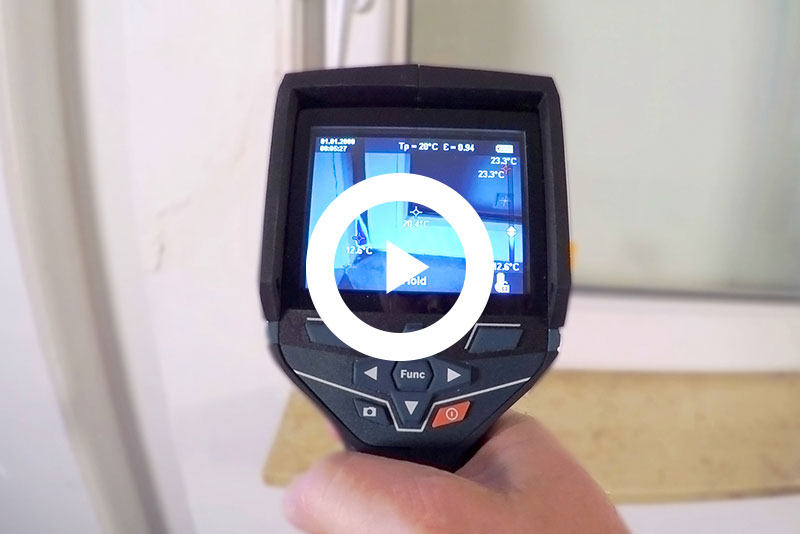

Відео про виріб GTC 400 C Professional

У цьому відеоролику показано, як швидко полегшується робота, коли все видно, як на картинці. Натисни на кнопку відтворення для стислого пояснення принципу роботи тепловізійної камери.

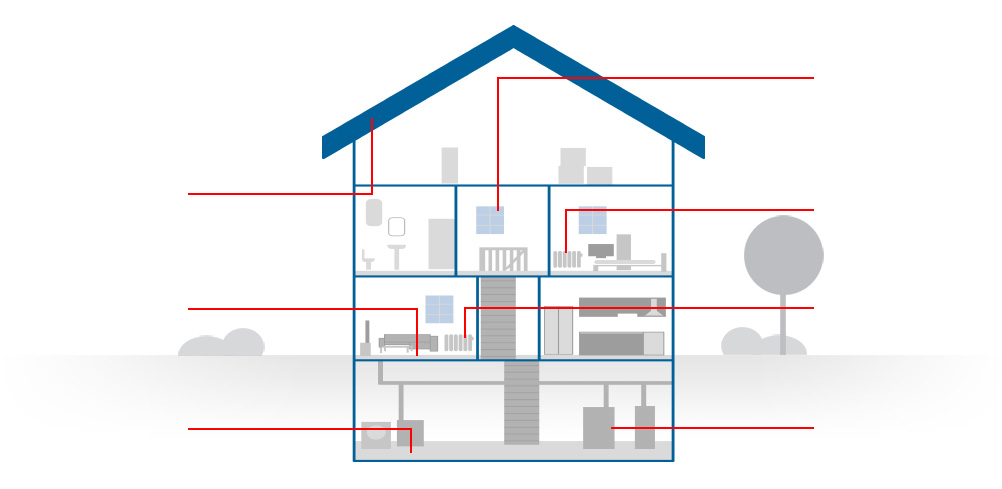

19 200 пікселів для численних застосувань

Чим би ти не займався — електричними мережами, встановленням вікон, системами опалення, вентиляції та кондиціювання повітря чи роботами з гіпсокартоном — теплові зображення допоможуть професійно виконати вимірювання, щоб вирішити спочатку найважливіші завдання. Перевантажено кабель? Де в стіні розташовано трансформатор чи розподільчу коробку? Негерметичні фітинги чи протікають труби системи теплої підлоги? Де в стіні чи в підлозі проходять труби опалення? Повітря в радіаторах? Де причина неприємного протягу в офісі? В якому стані теплоізоляція?

Виріб

Сфери застосування тепловізійної камери GTC 400 C Professional

Призначена для використання в таких сферах, як опалення, вентиляція і кондиціювання повітря, електричні мережі, встановлення вікон або роботи з гіпсокартоном. GTC 400 C Professional можна зустріти в різноманітних сферах застосування.

Системи опалення, вентиляції та кондиціювання повітря:

Перетворення проблем на завдання.
Тепловізійна камера Bosch GTC 400 C Professional — це ідеальний інструмент для виконання деталізованих вимірювань для бездоганного аналізу наявних умов і розподілу тепла, що дасть тобі змогу зробити правильні висновки для своєї роботи.

Стане простіше:

  • Знайти місця протікань

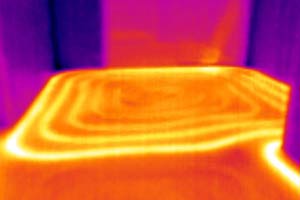

  • Перевірити проходження кабелів нагрівання

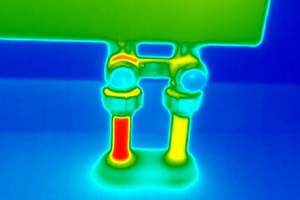

  • Перевірити розподільчу коробку системи теплої підлоги, наприклад щодо того, чи правильно промарковано труби
  • Перевірити наявність повітря в радіаторах
  • Виявити труби опалення в підлозі чи стінах
  • Знайти причину протягів

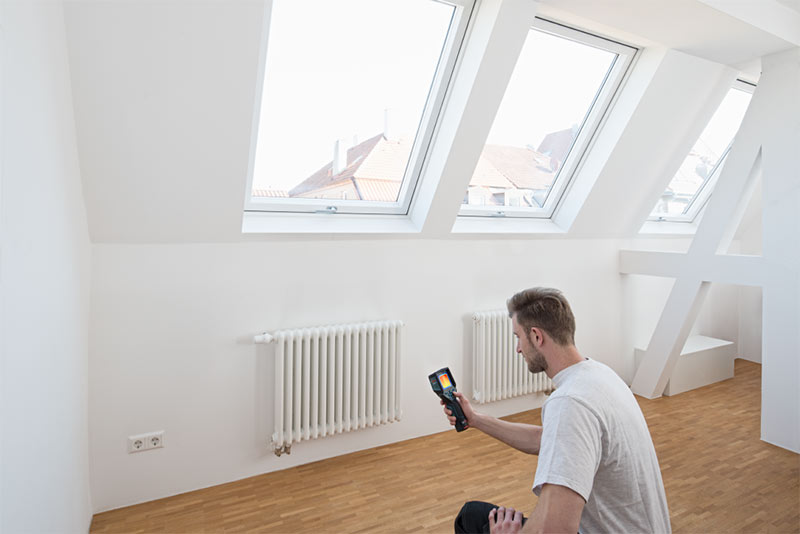

Знайти місця протікань

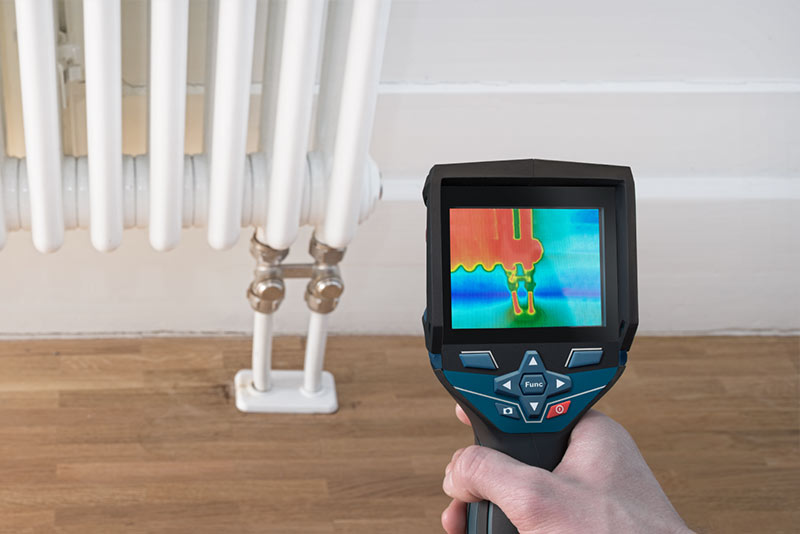

Перевірити наявність повітря в радіаторах

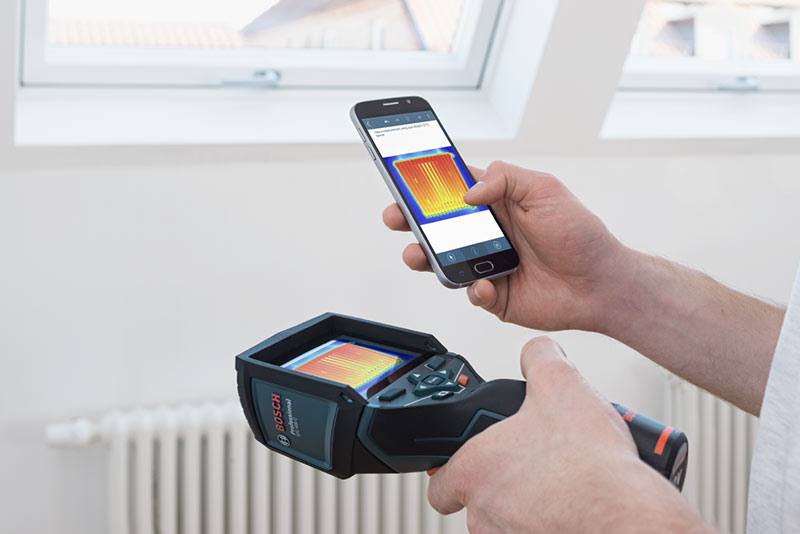

Знайти причину протягів
Внутрішні інженерні системи:

Бачити. Розуміти. Уникати помилок.
Теплове зображення — надійний спосіб скласти уявлення про наявні умови. Воно надає інформацію про фактичний стан речей, завдяки чому ти можеш працювати в подальшому набагато ефективніше та уникати помилок.

Стане простіше:

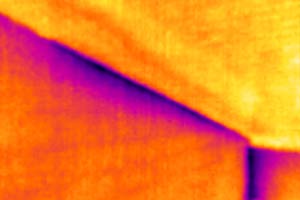

  • Оцінити фактичний стан теплоізоляції
  • Уникати помилок під час свердління, як-от пошкодження труб системи теплої підлоги
  • Виявляти підтікання чи протікання (вологі місця)

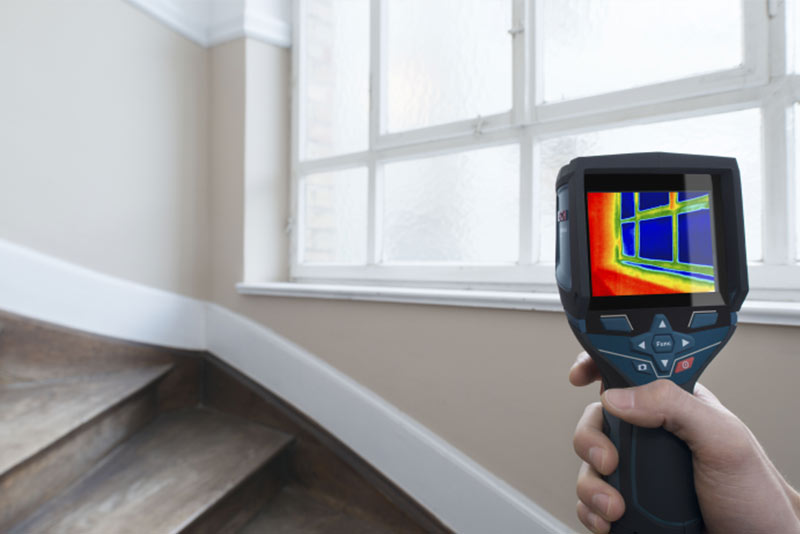

Оцінити фактичний стан теплоізоляції

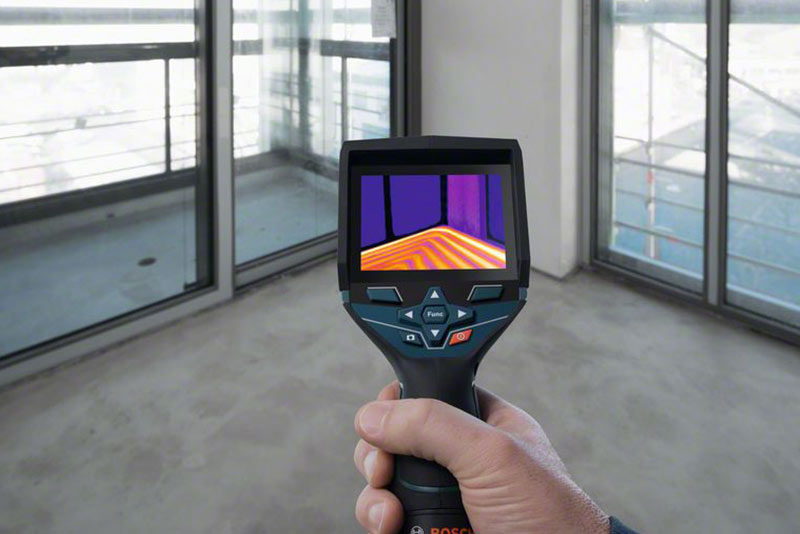

Уникати помилок під час свердління, таких як пошкодження труб системи теплої підлоги

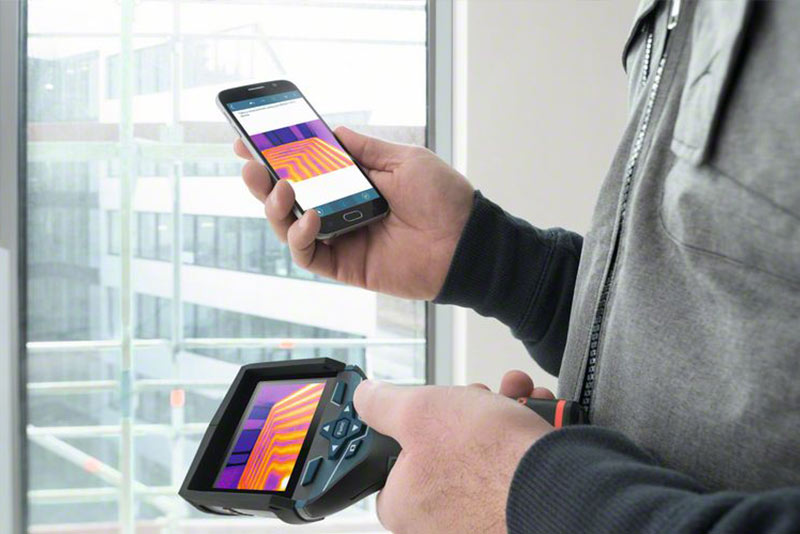

Виявляти підтікання чи протікання (вологі місця)
Електромонтаж:

Новий вимір ефективності.
Теплові зображення, виконані за допомогою Bosch GTC 400 C Professional, можуть дати об’єктивну відповідь на багато твоїх запитань, які щодня виникають на робочому майданчику.

Стане простіше:

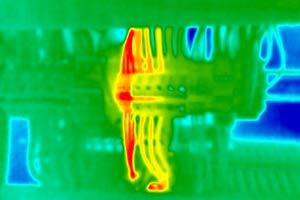

  • Перевірити розподільчі щити на наявність ослаблених контактів
  • Перевірити електричні компоненти, такі як друковані монтажні плати електричних пристроїв
  • Перевірити запобіжники та пускачі
  • Перевірити кабелі на наявність пошкоджень чи перенавантажень
Перевірити електричні компоненти, такі як друковані монтажні плати електричних пристроїв

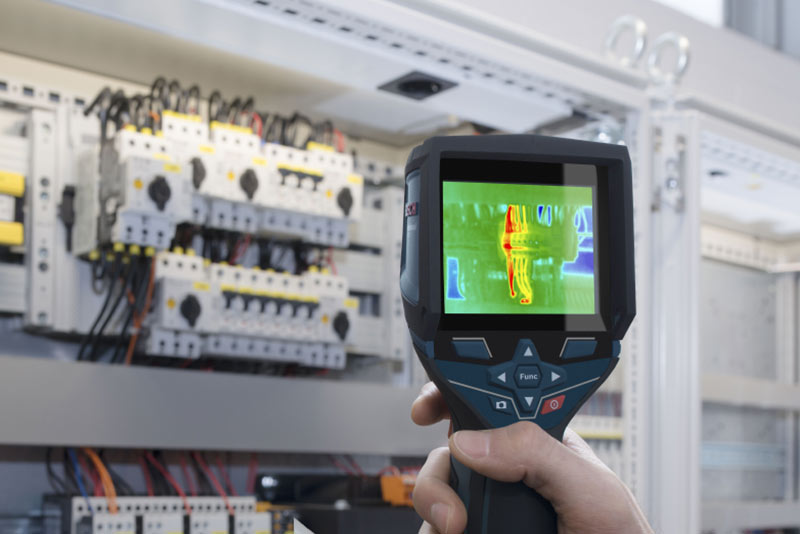

Перевірити запобіжники та пускачі

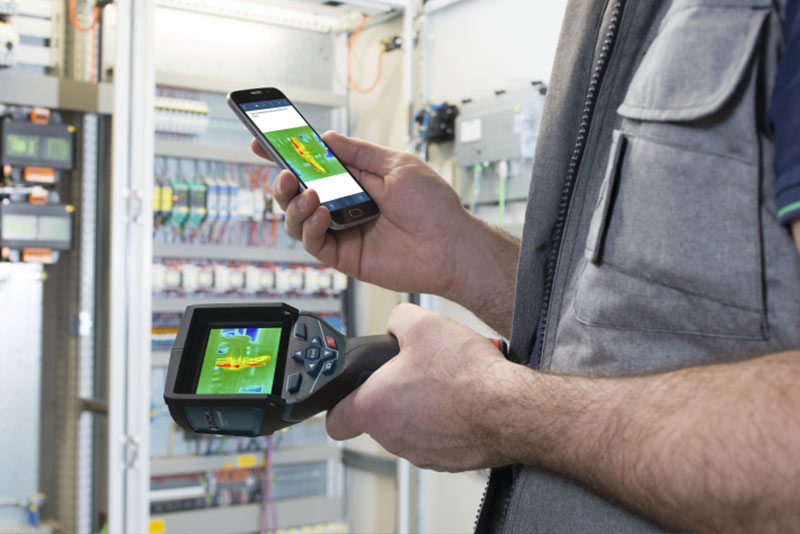

Перевірити кабелі на наявність пошкоджень чи перенавантажень

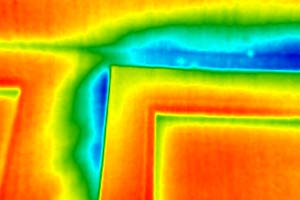

Встановлення вікон і дверей:

Миттєве виявлення слабких місць.
Термографія — чудовий інструмент для швидкого та об’єктивного оцінювання наявних умов на місці проведення робіт, яке дасть змогу вжити правильних заходів.

Стане простіше:

  • Перевірити теплоізоляцію вікон, дверей і коробів ролет
  • Виявити причини протягів
  • Визначити проникнення води та знайти, наприклад, нещільні місця в ізоляції підвалу

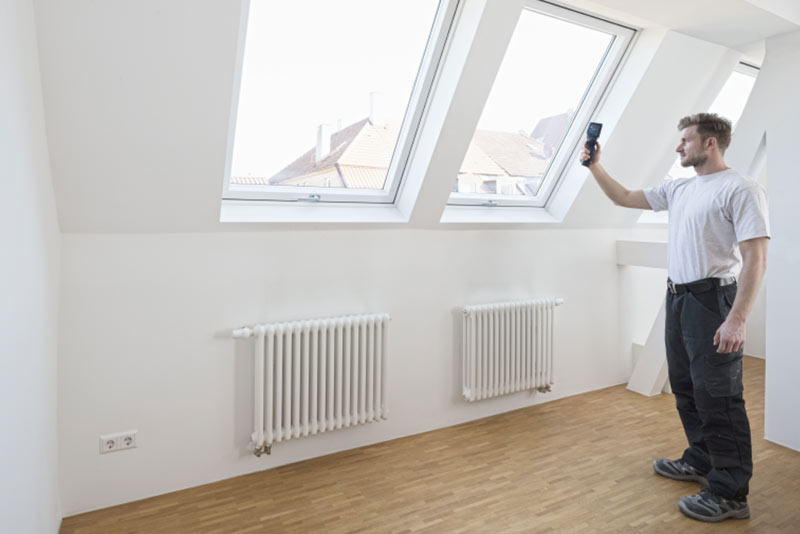

Перевірити теплоізоляцію вікон, дверей і коробів ролет
Виявити причини протягів

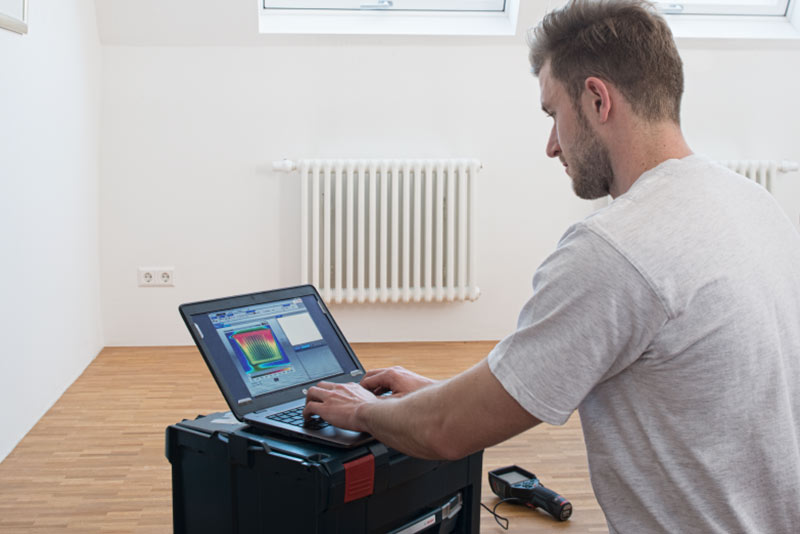

Визначити проникнення води та знайти, наприклад, нещільні місця в ізоляції підвалу

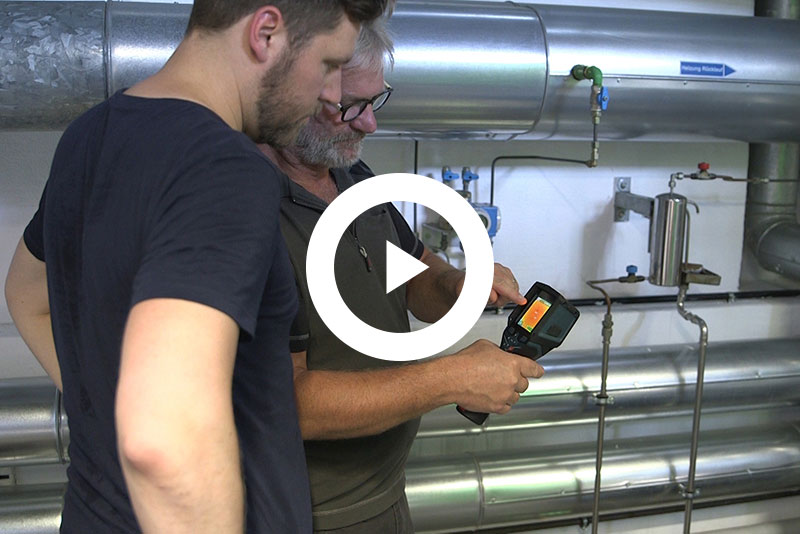

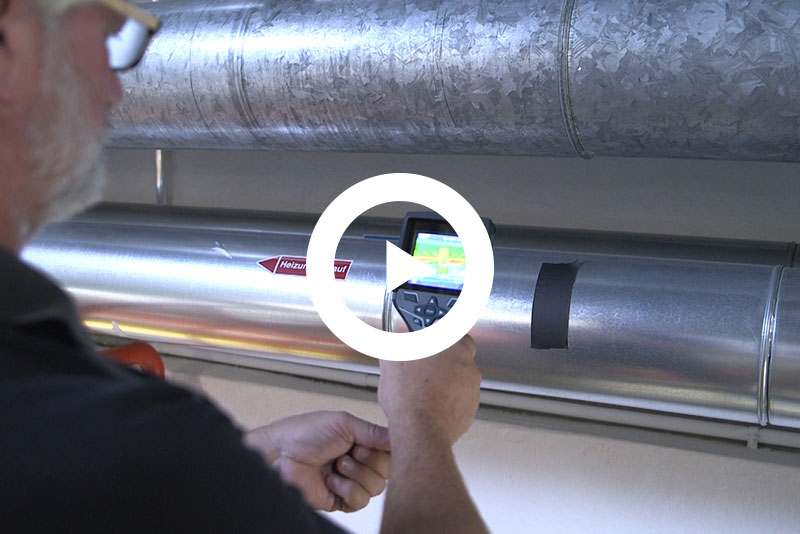

Відеоролик про використання тепловізійної камери GTC 400 C Professional

У цьому ролику наш викладач пояснює, як Bosch GTC 400 C Professional може спростити твою щоденну роботу.

Візуалізуй різницю температур за лічені секунди та легко документуй результати

Завантажити програму Bosch Thermal

Зберігай та надсилай виміряні значення
Передай своє теплове зображення через Wi-Fi до програми Bosch Thermal. Покажи його замовнику на великому екрані, познач відповідні ділянки на зображенні або додай коментарі й надішли теплове зображення електронною поштою.

Підключи свою камеру GTC 400 C Professional через Wi-Fi до програми Bosch Thermal. Зроблені зображення та виміряні значення можна зберігати та передавати для виконання підготовчих і коригувальних робіт.

Завантаж безкоштовну версію програми Bosch Thermal.

Логотип Apple Логотип Google

Програмне забезпечення GTC Transfer для
GTC 400 C Professional

Проста передача та обробка твоїх даних

З легкість передавай створені дані та зображення через USB на ПК в офісі чи вдома — для документування, подальшого планування та для створення детальних пропозицій для замовників.

Завантажити програмне забезпечення GTC Transfer.

Системні вимоги: Windows 7, 8, 10

Support

Менше слів, більше дій.

За допомогою тепловізійної камери Bosch GTC 400 C Professional ти отримуєш підтвердження фактичного стану речей. Це сприяє розвитку твого бізнесу та дає змогу працювати ефективніше, усуваючи джерела можливих помилок. Звучить добре, чи не так?

Отже, що GTC 400 C Professional дасть тобі й твоїй щоденній роботі:

  • Інтуїтивно зрозуміле керування, простота в роботі — вихід на новий рівень професіоналізму.
  • Допомагає підвищити рівень розуміння між тобою та замовниками, завоювати їхню довіру. Це — безперечна перевага для посилення лояльності наявних і залучення нових замовників.
  • Перетворює проблеми на завдання: візуалізація з тепловими зображеннями спрощує спілкування з замовниками. Наприклад, ти можеш просто показати, в чому проблема і що потрібно зробити — теплове зображення скаже більше, ніж слова.
  • Надає цінну підтримку перед виконанням робіт: швидке вимірювання і створення теплового зображення допоможе уникнути помилок та швидше знайти потенційні джерела проблем.
  • Просте документування результатів вимірювання за допомогою бездротового зв’язку з програмою Bosch Thermal — можна надсилати зображення замовникам і колегам з майданчика за допомогою смартфона чи планшета або з дому за допомогою ПК і програмного забезпечення GTC Transfer. Візуальне зображення для покращення розуміння.

Часті запитання щодо GTC 400 C Professional

Інструмент вимірює температуру поверхні об’єктів і відображає її як теплове зображення. Це дає чіткий і простий огляд розподілу тепла та різниці температур.

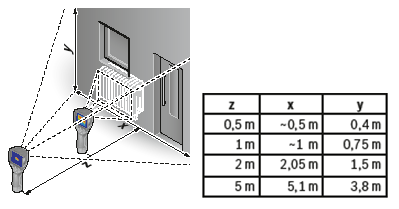

На зображенні нижче показано зону огляду, щоб ти міг оцінити розміри діапазону вимірювань (x та y) на певній відстані (z).

Загалом, термічна роздільна здатність працює так само, як і звичайна камера, тобто ми можемо виміряти 160 пікселів горизонтально та 120 пікселів вертикально. Разом це становить 19 200 пікселів вимірювання, кожен із яких містить температурне значення. Пікселі вимірювання складаються разом для створення теплового зображення, яке відтворюється на дисплеї.

Коли йдеться про температурну чутливість, то чим вона менша, тим краще. Це значення визначає різницю в температурі, що її може бути виміряно між пікселями. < 50 мК значить, що за допомогою GTC 400 C Professional можна вимірювати різниці в температурі < 0,05 °C. Таким чином, можна визначати навіть дуже незначні відхилення температури.

Вимірювання розпочинається відразу після увімкнення інструмента.

Бажаєш зробити знімок чи хочеш зафіксувати відображення, просто натисни на тригер, щоб спокійно роздивитися зображення. Щоб продовжити вимірювання, знову натисни на тригер.

Щоб зберегти зображення на пристрій, просто натисни кнопку . Це можливо як під час вимірювання, так і під час перегляду знімків чи фіксованих зображень.

Що ближче інструмент до вимірюваного об’єкта, то вища точність інструмента. На відносно великих відстанях результати вимірювання можуть бути менш точними, наприклад через високу вологість, яка може впливати на результати.

Тепловізійна камера відображає різницю температур. Що більше відхилення температур, то більше його видно на тепловому зображенні. Якщо потрібно зробити видимими, наприклад, нагрівальні труби системи теплої підлоги, найкраще вимкнути цю систему, дочекатися охолодження підлоги, а тоді ввімкнути її знову на максимальних налаштуваннях. У такому разі нагрівальні труби буде видно найкраще.

Завдяки вбудованій камері зображень в реальному часі для кожного теплового зображення (…X.jpg) зберігається також зображення в реальному часі (…Y.jpg). Це полегшує розпізнавання об’єктів, які неможливо ідентифікувати на тепловому зображенні.

Крім того, в зображенні в реальному часі зберігаються також первинні дані температур. Тобто кожен піксель містить збережене значення температури, і за потреби зображення в реальному часі (…Y.jpg) можна легко редагувати в нашому безкоштовному програмному забезпеченні GTC Transfer. Також доступне просте створення оцінок і звітів. Програмне забезпечення можна завантажити тут.

Для забезпечення найкращих результатів налаштуй інструмент, вибравши матеріал, який потрібно виміряти (випромінювальна здатність). На GTC 400 збережено для вибору перелік найпоширеніших матеріалів і відповідних значень випромінювальної здатності. Проте можна також вводити значення, визначені користувачем. Низку поширених матеріалів наведено також у посібнику з експлуатації

Тепловізійну камеру, як-от GTC 400 C, можна використовувати для вимірювання розподілу тепла на порівняно великій ділянці. Тисячі точкових вимірювань утворюють разом єдине зображення та надають таким чином швидкий огляд критичних місць. Наприклад, вона може допомогти швидко визначити проблеми на ділянках, де потрібно локалізувати різницю температур.

Точкове вимірювання за допомогою GIS 1000 C Professional забезпечує точне вимірювання температури поверхні на невеликій ділянці. Якщо потрібно, можна також виміряти відносну вологість і температуру навколишнього повітря (залежно від застосування). Тому інструмент GIS 1000 C Professional підходить для точних точкових вимірювань. Він допомагає виконувати детальний аналіз невеликих ділянок і локальних вимірювань.

Так, кожна одиниця містить такий сертифікат в посібнику з експлуатації. Він підтверджує, що інструмент працює відповідно до функцій, описаних в посібнику з експлуатації.

Виникли сумніви у точності роботи інструмента. Чи можна відкалібрувати його повторно? Сервісний центр Bosch.

Так, можна звернутися до свого сервісного центру для калібрування та отримати на підтвердження сертифікат калібрування. Щоб перевірити, чи ця послуга надається у твоєму регіоні, звернися до найближчого Сервісного центру Bosch.

Часті запитання щодо розширення GTC Bosch Thermal

Додаток Bosch Thermal можна завантажити в магазині Google Play Store.

Додаток сумісний виключно з планшетами / смартфонами на базі Android та iOS. Інші операційні системи не підтримуються. Пристрої Android, що підтримуються: смартфони на Android версії 4.3 чи вищої та з увімкненим Bluetooth®. Пристрої iOS, що підтримуються: iPhone (4S або вищої моделі), iPad (3-го покоління або вищого), iPad Air (1-го покоління або вищого), iPad mini (1-го покоління або вищого).

Проекти зберігаються на смартфоні / планшеті, на якому вони були створені та їх не можна перенести на інший пристрій.

Так, твої дані залишаться після оновлення програмного забезпечення.

Записані в пам’ять дані, як правило, зберігаються. Для надійності перед виконанням оновлення потрібно зберегти проекти на ноутбуці/ПК, обравши пункт «Передати» і відправивши дані як файл формату PDF або Excel на свою електронну адресу.

У «Налаштуваннях» → «Мова» ти можеш перевірити, якими мовами доступний додаток.

Піктограма режиму експорту Експорт

Піктограма режиму налаштувань Налаштування

Піктограма встановлення з’єднання Bluetooth® Встановити з’єднання Bluetooth®

Щоб встановити з’єднання між тепловізійною камерою та смартфоном/планшетом, активуй WLAN-з’єднання на обох пристроях. На GTC 400 C Professional функцію WLAN можна активувати за допомогою налаштувань камери. Після активації WLAN на тепловізійній камері в нижній частині дисплея відобразиться ключ підключення. Переконайся, що WLAN активовано на смартфоні/планшеті. Тоді відкрий функцію створення теплового зображення у програмі Bosch Thermal і натисни символ WLAN, щоб встановити з’єднання між двома пристроями. Дотримуйся вказівок програми.

Зображення можна передавати на ПК через порт micro-USB в GTC 400 C Professional і переглядати їх на ПК. Для операційної системи Windows (Windows 7, Windows 8, Windows 10) ми надаємо також безкоштовне програмне забезпечення GTC Transfer, яке дає змогу редагувати та документувати збережені теплові зображення. Програмне забезпечення можна завантажити тут

Ні, одночасно з програмою можна використовувати лише одну тепловізійну камеру.

Залежно від умов на робочому майданчику (перешкоди, вологість, радіоперешкоди тощо) можна підтримувати зв’язок між смартфоном/планшетом і тепловізійною камерою на відстані до 50 м.

Якщо раніше інструмент вже було підключено до смартфона/планшета, то два пристрої автоматично з’єднуватимуться щоразу при активації WLAN на обох пристроях, якщо вони перебуватимуть в зоні досяжності, а смартфон/планшет не буде під’єднано до жодної іншої мережі WLAN.

Спочатку встанови з’єднання WLAN між програмою Bosch Thermal і своїм GTC 400 C Professional (див. «Як встановити з’єднання між GTC 400 C Professional та смартфоном/планшетом?»). Тоді у функції «Теплове зображення» натисни «+», щоб імпортувати теплове зображення з GTC 400 C Professional.

За допомогою Піктограма замка маятникового механізму можна вибрати об’єкти на тепловому зображенні (такі як примітки, позначки), щоб редагувати чи видалити їх.
За допомогою Піктограма маркера можна вибрати об’єкти на тепловому зображенні (такі як примітки, позначки), щоб редагувати чи видалити їх.

Використовуючи Піктограма режиму приймача, до теплового зображення можна додавати нотатки та завдання і додавати текстові мітки безпосередньо в зображенні.

Використовуючи Піктограма діапазону роботи нівеліра, можна скасовувати дії.

Використовуючи Піктограма діапазону роботи нівеліра, можна повторити скасовані дії.

Використовуючи Піктограма діапазону роботи нівеліра, можна видалити вибрані об’єкти.

Якщо наведені далі функції активовано для знімання зображення на GTC 400 C Professional, то це буде також відображено в програмі.

Піктограма замка Гаряча точка: найгарячіша точка на тепловому зображенні автоматично позначається червоним перехрестям.

Піктограма режиму приймача Холодна точка: найхолодніша точка на тепловому зображенні автоматично позначається синім перехрестям.

Піктограма режиму приймача Перехрестя з індикацією температури: перехрестя відображаються посередині теплового зображення і показують виміряну в цій точці температуру.

Піктограма діапазону роботи нівеліра Випромінювальна здатність: цей параметр визначає, скільки інфрачервоного теплового випромінення створюється об’єктом порівняно з еталонним тепловим випромінювачем (абсолютно чорне тіло, коефіцієнт випромінення = 1).

Піктограма діапазону роботи нівеліра Відбита температура: відбита температура — це теплове випромінювання, яке створюється не самим об’єктом. Як правило воно відповідає температурі навколишнього середовища.
