Az infravörös érzékelő felbontása | 160 x 120 |
Hőérzékenység | < 50 mK |
Mérési tartomány | -10 °C … +400 °C |
Az eszköz a tárgyak felületi hőmérsékletének mérésére és az értékek hőképen történő megjelenítésére szolgál. Egyszerű és áttekinthető képet nyújt a hőeloszlásról, valamint a hőmérséklet-különbségekről.

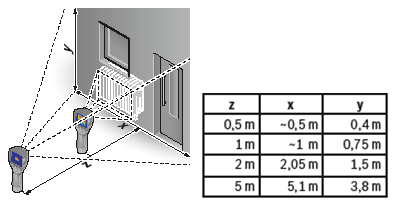

Az alábbi ábra a kamera látómezejét mutatja, így érzékelhető, hogy adott távolságról (z) mekkora a mérési tartomány (x és y).
A termikus felbontás alapvetően ugyanazt jelenti, mint a hagyományos kamerák esetén a felbontás: vízszintesen 160 képpont, függőlegesen pedig 120 képpont mérhető. Ez összesen 19 200 mérési képpontot jelent, amelyek mindegyikéhez tartozik egy hőmérsékleti érték. A mérési képpontok együttesen alkotják a kijelzőn megjelenő hőképet.
Annál jobb a hőérzékenység, minél alacsonyabb az érték. Ez az érték jelzi ugyanis az egyes képpontok közötti hőmérséklet-különbséget. A < 50 mK érték azt jelenti, hogy a GTC 400 C Professional akár < 0,05 °C értékű hőmérséklet-különbség mérésére is alkalmas. Azaz a legkisebb eltéréseket is észleli.

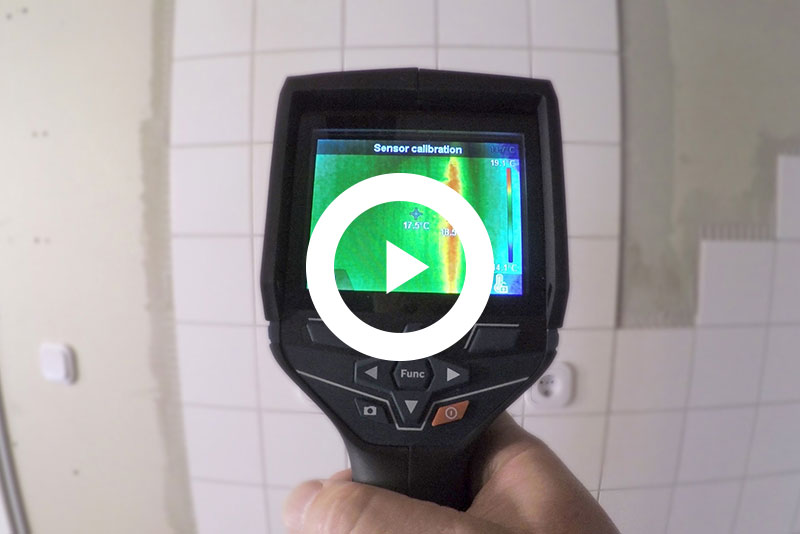

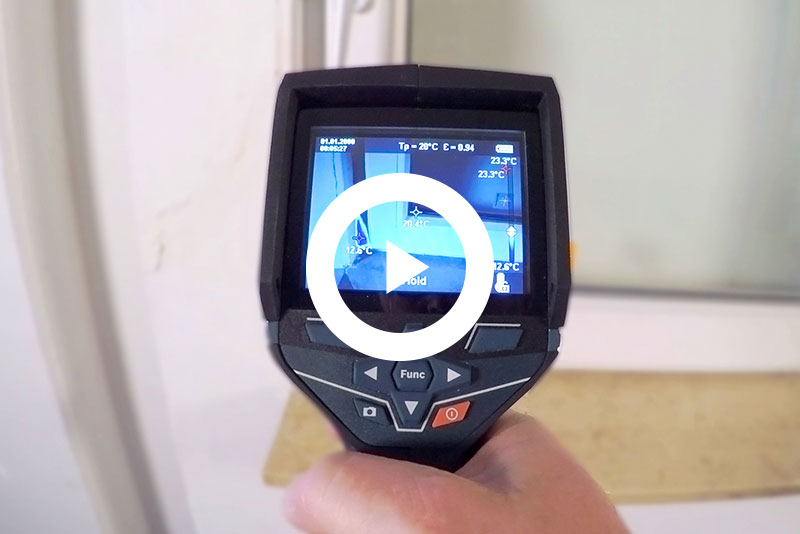

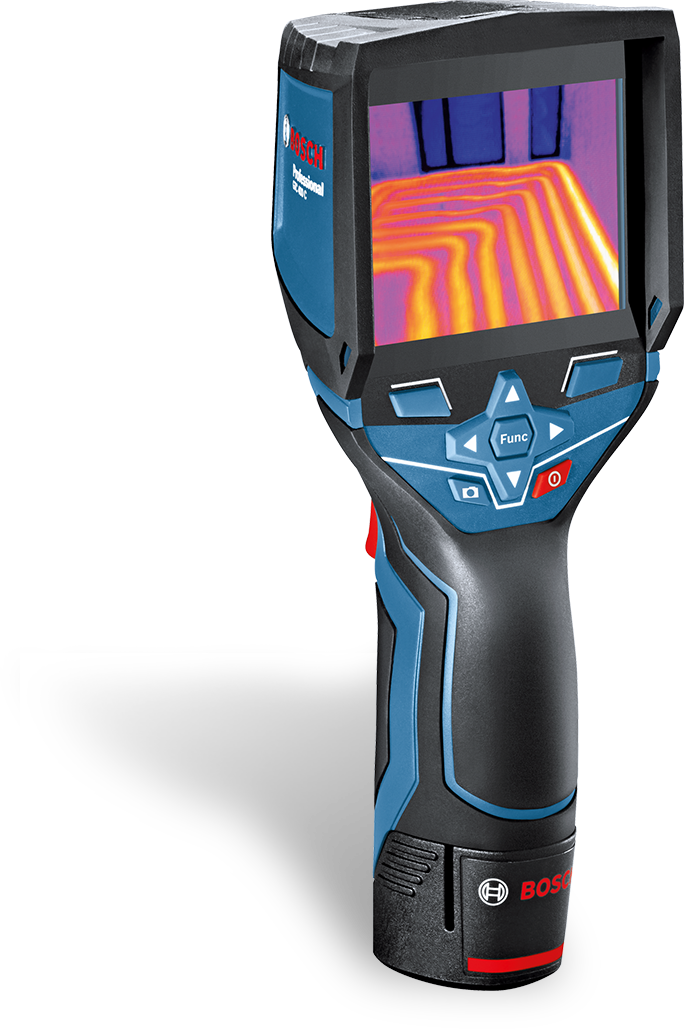

A mérés az eszköz bekapcsolása után azonnal megkezdődik.
Ha fotót szeretnél készíteni, vagy meg szeretnéd állítani a képet, nyomd meg a kioldógombot az állókép megtekintéséhez. A mérés folytatásához nyomd meg ismét a kioldógombot.
Ha le szeretnéd menteni a képet az eszközre, nyomd meg a gombot. Ez a művelet mérés közben és a fotó vagy a megállított kép megtekintésekor is elvégezhető.
Minél közelebb van az eszköz a mért tárgyhoz, annál pontosabb a mérés. Viszonylag nagy távolság esetén a mérési eredmény kevésbé pontos lehet, például a nagy páratartalom miatt, amely befolyásolhatja az eredményt.

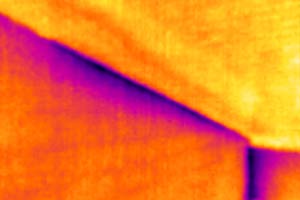

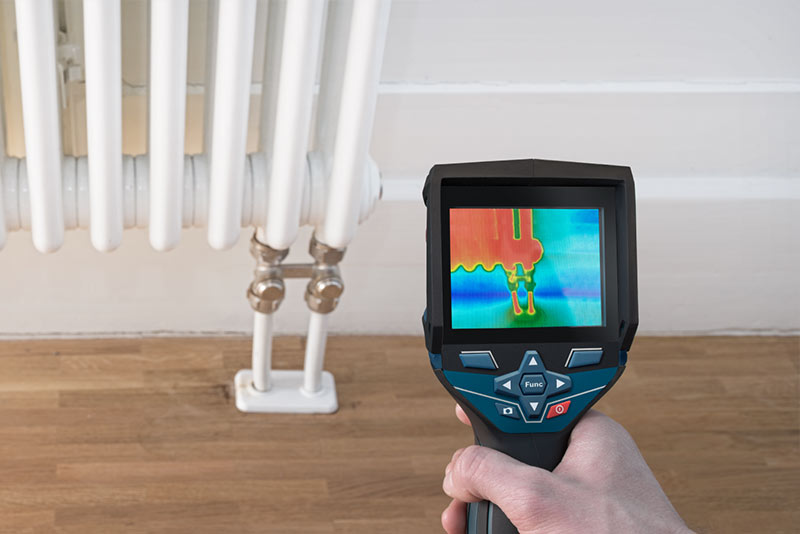

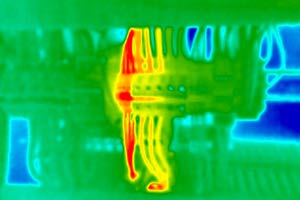

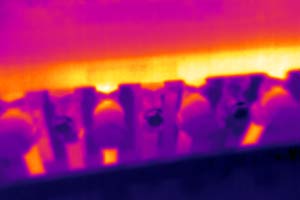

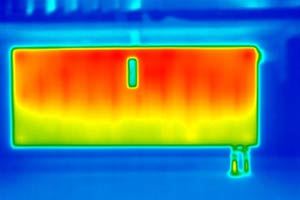

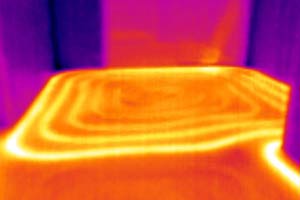

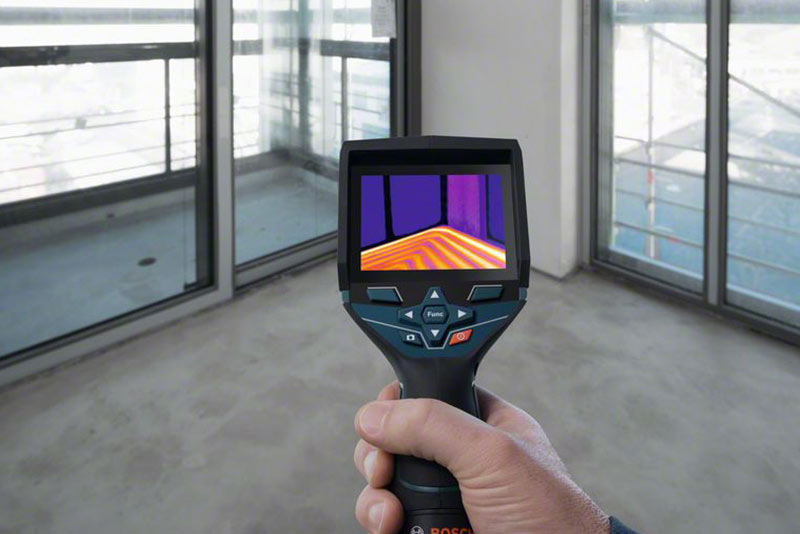

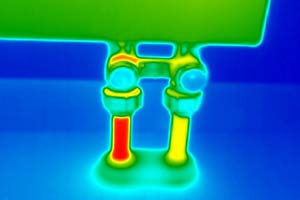

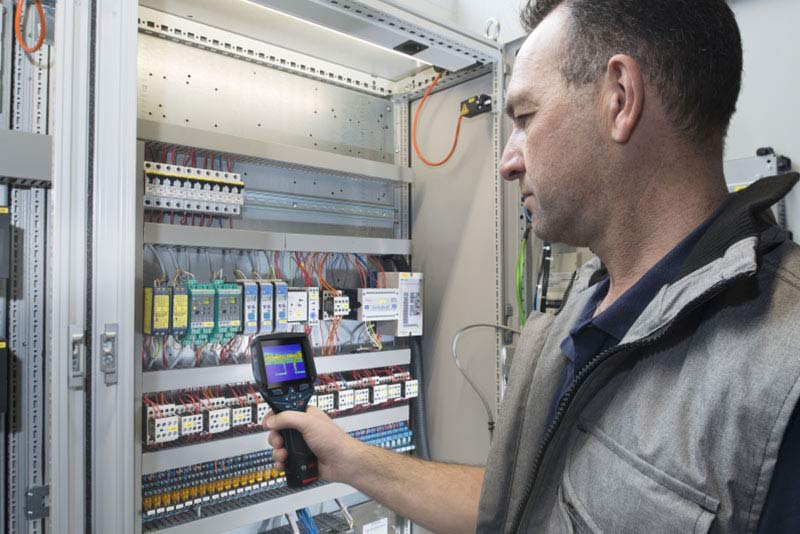

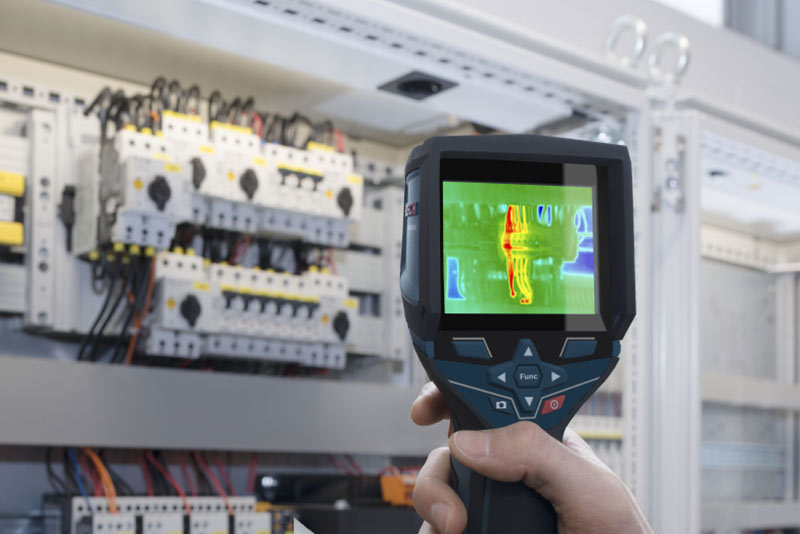

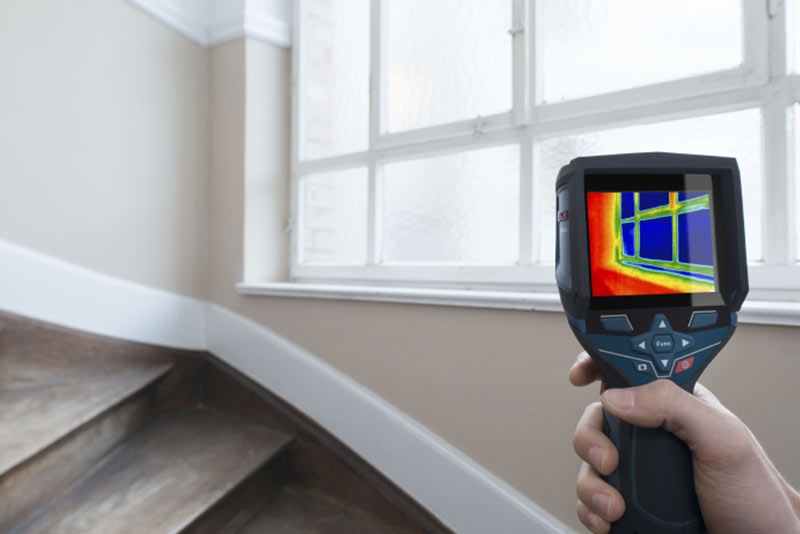

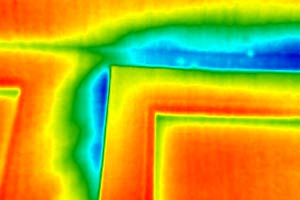

A hőkamera jelzi a hőmérséklet-különbségeket. Minél nagyobb az egyes hőmérsékleti értékek közötti eltérés, annál egyértelműbb a jelzés a hőképen. Ha például a padló alatti fűtési rendszer csöveit szeretnéd láthatóvá tenni, a legjobb megoldás, ha kikapcsolod a rendszert, hagyod lehűlni a padlót, majd a legmagasabb fokozaton visszakapcsolod a fűtést. Így lesznek a legjobban láthatók a fűtéscsövek.
A valós képet készítő beépített kamerának köszönhetően minden hőkép (…X.jpg) mellé hagyományos fotó (…Y.jpg) is készül. Így könnyebben beazonosíthatók a tárgyak, amelyek a hőképen nehezen felismerhetők.
A hagyományos fotó emellett a nyers hőmérsékleti adatokat is tartalmazza. Azaz minden képponthoz tartozik egy hőmérsékleti érték, és szükség esetén a hagyományos fotók (…Y.jpg) egyszerűen módosíthatók az ingyenes GTC Transfer szoftver segítségével. Ugyanilyen egyszerű az értékelések és a jelentések létrehozása. A szoftver itt található.

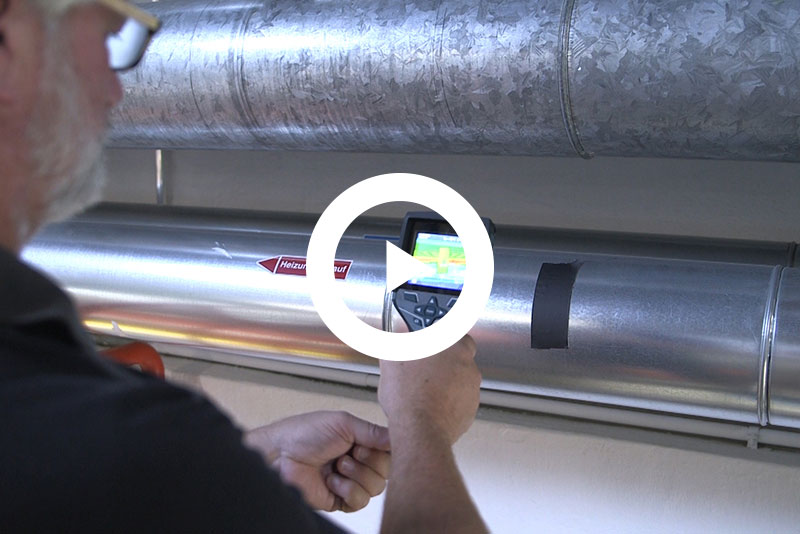

Az optimális eredmény érdekében állítsd be az eszközt: add meg, hogy milyen anyagon (azaz milyen hőkisugárzás mellett) végzed a mérést. A GTC 400 C eszközön megtalálható a leggyakrabban használt anyagok listája és a hozzájuk tartozó hőkisugárzási érték. Emellett egyedi értékek is megadhatók. A gyakori anyagokat a használati útmutatóban is felsoroljuk.

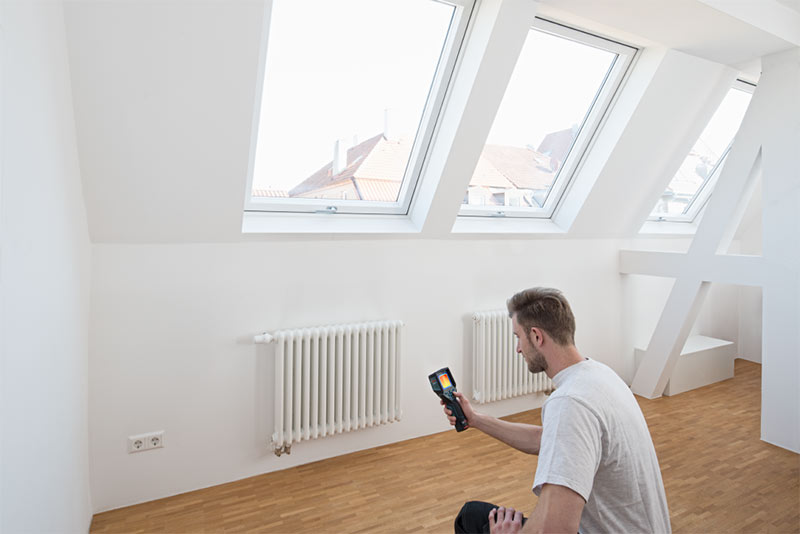

A hőkamerák, így a GTC 400 C viszonylag nagy területen képes a hőeloszlás mérésére. Több ezer mérési pontot állít össze egy képpé, így egyszerűen azonosíthatók a problémás területek. Segítségével például gyorsan azonosíthatók a problémák azokon a területeken, ahol meg kell határozni a hőmérséklet-különbségeket.
A GIS 1000 C Professional készülékkel történő pontméréssel egy kisebb terület pontos felületi hőmérséklete határozható meg. Szükség esetén a relatív páratartalom és a környezeti hőmérséklet is mérhető (az alkalmazástól függően). A GIS 1000 C Professional tehát precíz pontmérésre alkalmas. Használható kisebb területek részletes elemzésére és helyi mérések végzésére.
Igen, minden változathoz tartozik ilyen tanúsítvány, amely a használati útmutatóban található, és igazolja, hogy a készülék a használati útmutatóban megadott műszaki jellemzőkkel rendelkezik.
Úgy tűnik, hogy a készülék nem megfelelően működik. Újrakalibrálható? Bosch szervizközpont.
Igen, a szervizközpontban igényelhető a kalibráció, amelynek eredményéről kalibrációs tanúsítványt adunk. A legközelebbi Bosch szervizközpontban kérhető tájékoztatás arról, hogy ez a szolgáltatás az adott régióban elérhető-e.

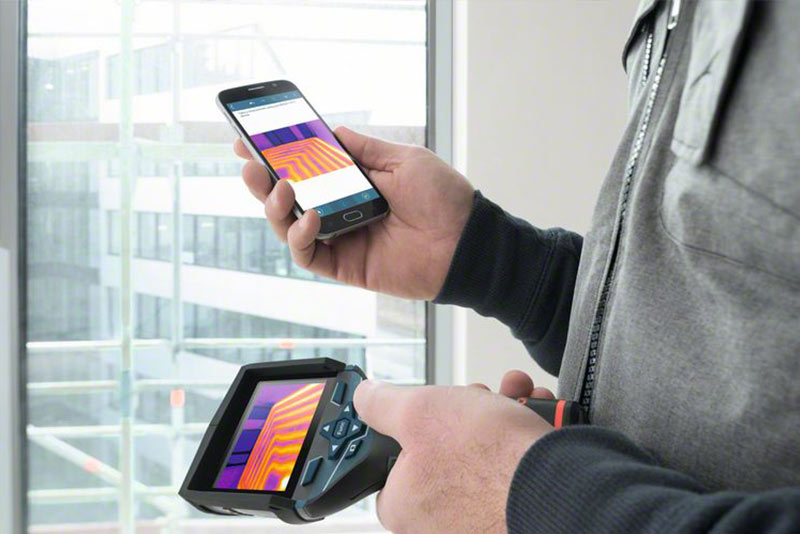

A Bosch Thermal alkalmazás az Apple App Store és a Google Play Store áruházból tölthető le.
Az alkalmazás kizárólag Android és iOS rendszerű táblagépeken és okostelefonokon érhető el. Más operációs rendszerek nem támogatottak. Támogatott Android eszközök: Android 4.3 vagy frissebb rendszert használó, Bluetooth®-képes okostelefonok és tabletek. Támogatott iOS eszközök: iPhone (4S vagy újabb), iPad (3. generációs vagy újabb), iPad Air (1. generációs vagy újabb), iPad mini (1. generációs vagy újabb).
Az alkalmazás azon az okostelefonon/táblagépen tárolja a projekteket, amelyen létrehozta azokat, és nem vihetők át más készülékre.
Igen, az adatok megmaradnak a szoftverfrissítés után is.
Az előzőleg mentett tartalmak alapvetően megőrzésre kerülnek. A biztonság kedvéért frissítés előtt mentsd le a projekteket laptopodra vagy számítógépedre: ehhez „oszd meg” azokat, majd továbbítsd PDF vagy Excel fájlként a kívánt e-mail-címre.
A „Beállítások” → „Nyelv” pontban ellenőrizheti, hogy mely nyelveken érhető el az alkalmazás.
Exportálás
Beállítások
Bluetooth®-kapcsolat létrehozása

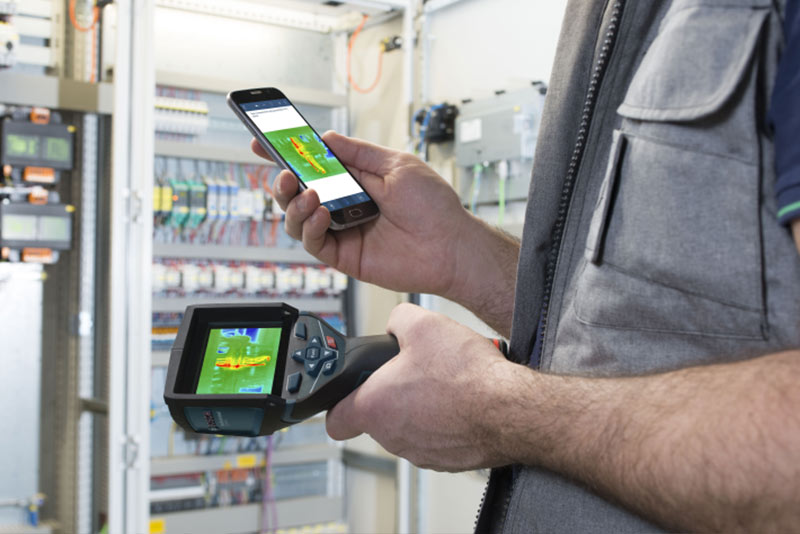

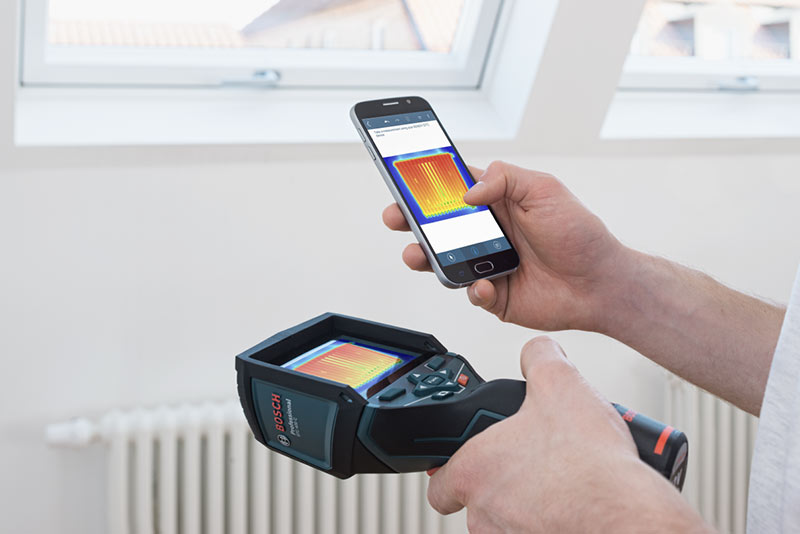

A hőkamera okostelefonhoz/tablethez csatlakoztatásához kapcsolja be a WLAN-funkciót mindkét eszközön. A GTC 400 C Professional WLAN-funkciója a kamera eszközbeállításainál aktiválható. Bekapcsolt WLAN esetén a csatlakozást jelző ikon látható a hőkamera kijelzőjének alján. Az okostelefonon/tableten is legyen bekapcsolva a WLAN-funkció. Ezután kapcsold be a Bosch Thermal hőkamera funkcióját, majd az alkalmazás WLAN ikonjára kattintva csatlakoztassa egymáshoz a két eszközt. Ezután kövesd az alkalmazás utasításait.
A képek a GTC 400 C Professional micro USB-portján keresztül másolhatók át és tekinthetők meg a számítógépen. Windows (Windows 7, Windows 8, Windows 10) operációs rendszer esetén az ingyenes GTC Transfer szoftvert is rendelkezésre bocsátjuk, amelynek segítségével módosíthatók és rendezhetők a mentett hőképek. A szoftver innen tölthető le.
Nem, egyszerre csak egy hőkamera használható az alkalmazással.
A helyi feltételektől függően (akadályok, páratartalom, rádiófrekvenciás interferencia stb.) a megfelelő kapcsolat érdekében az okostelefon/tablet és a hőkamera közötti távolság legfeljebb 50 m lehet.
Ha az eszköz korábban már csatlakozott az okostelefonhoz/tablethez, a két eszköz automatikusan csatlakozik egymáshoz, amennyiben mindkettőn aktív a WLAN-kapcsolat, hatótávolságon belül találhatók, és az okostelefon/tablet nem csatlakozik másik WLAN-hálózathoz.
Először hozd létre a WLAN-kapcsolatot a Bosch Thermal és a GTC 400 C Professional között (lásd a „Hogyan csatlakoztatható a GTC 400 C Professional az okostelefonhoz vagy a tablethez?” című részt). Ezután a „Hőkép” funkciónál kattints a „+” lehetőségre a GTC 400 C Professional eszközön lévő hőkép importálásához.
: objektum (pl. megjegyzés, jelölés) kijelölése a hőképen módosításhoz vagy törléshez.
: objektum (pl. megjegyzés, jelölés) kijelölése a hőképen módosításhoz vagy törléshez.
: megjegyzések és feladatok hozzáadása a hőképhez, szövegcímkék beszúrása a képre.
: műveletek visszavonása.
: visszavont műveletek ismételt végrehajtása.
: kijelölt objektumok törlése.
Ha a következő funkciók be vannak kapcsolva a GTC 400 C Professional eszközzel történő képkészítéskor, ezek is megjelennek majd az alkalmazásban.
Meleg pont: A hőkép legmelegebb pontján automatikusan megjelenik egy piros célkereszt.
Hideg pont: A hőkép leghidegebb pontján automatikusan megjelenik egy kék célkereszt.
Célkereszt hőmérsékleti értékkel: A célkeresztek a hőkép közepén láthatók, és jelzik az adott ponton mért hőmérsékleti értéket.
Emisszió: Azt jelzi, hogy az ideális hőkisugárzással rendelkező tárgyhoz (feketetest, amelynek kisugárzása = 1) képest mennyi az objektum infravörös hőkisugárzása.
Visszaverődő hőmérséklet: A visszaverődő hőmérséklet az a hőkisugárzás, amelynek forrása nem maga az objektum. Ez az érték általában megegyezik a környezeti hőmérséklettel.
