Rozdzielczość pomiarowa czujnika podczerwieni | 160 x 120 |
Czułość termiczna | < 50 mK |
Zakres pomiarowy | -10 °C … +400 °C |
Narzędzie mierzy temperaturę powierzchni obiektów i wyświetla ją w formie obrazu termicznego. Zapewnia to przejrzysty i łatwy w interpretacji podgląd rozkładu ciepła i różnic temperatur.

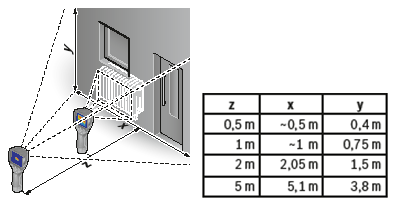

Ilustracja poniżej pokazuje pole widzenia kamery, tak że możesz ocenić obszar pomiaru (wartości x i y) z określonej odległości (z).
Generalnie rozdzielczość termiczna jest podobna do rozdzielczości zwykłej kamery i wynosi 160 pikseli w poziomie i 120 pikseli w pionie. Daje to w sumie 19.200 punktów pomiarowych, z których każdy oznacza określoną wartość temperatury. Punkty pomiarowe składają się na obraz termiczny widoczny na wyświetlaczu kamery.
Jeśli chodzi o czułość termiczną, im mniejsza jest jej wartość, tym lepiej. Wartość ta określa różnice temperatur, które można zmierzyć między poszczególnymi punktami pomiarowymi. < 50 mK oznacza, że za pomocą kamery termowizyjnej GTC 400 C Professional można zmierzyć różnice temperatury < 0,05 °C. Dlatego kamera umożliwia wykrycie bardzo niewielkich wahań temperatury.
Pomiar rozpoczyna się od razu po włączeniu urządzenia.
Jeśli zależy Ci na nieruchomym obrazie lub chcesz na chwilę zatrzymać obraz, wystarczy nacisnąć włącznik. Aby kontynuować pomiar, należy ponownie nacisnąć włącznik.
Jeżeli chcesz zapisać obraz na kamerze, wystarczy nacisnąć przycisk . Jest to możliwe zarówno podczas pomiaru, jak i oglądania nieruchomego lub wstrzymanego obrazu.
Im bliższa jest odległość kamery od mierzonego obiektu, tym dokładniejszy pomiar. Przy dość dużej odległości pomiary mogą być mniej precyzyjne ze względu na np. wysoką wilgotność, która może wpływać na wynik pomiaru.

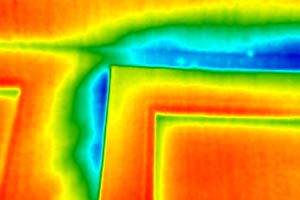

Kamera termowizyjna pokazuje różnice temperatur. Im większe są wahania temperatur, tym lepiej będą one widoczne na obrazie termicznym. Jeśli, przykładowo, chcesz obejrzeć na obrazie termicznym rury grzewcze ogrzewania podłogowego, najlepiej jest wyłączyć system, zaczekać, aż podłoga się schłodzi, a następnie włączyć system, ustawiając go na najwyższą temperaturę. W ten sposób rury będą najlepiej widoczne na obrazie termicznym.
Dzięki wbudowanej kamerze, która generuje obraz rzeczywisty, wraz z każdym obrazem termicznym (plik o nazwie …X.jpg) zapisywany jest także obraz rzeczywisty (plik o nazwie …Y.jpg). Ułatwia to zidentyfikowanie obiektów niejasnych na obrazie termicznym.
Dodatkowo, na obrazie rzeczywistym są także zapisane dane źródłowe temperatur. Każdy piksel ma przypisaną temperaturę i w razie potrzeby obrazy rzeczywiste (…Y.jpg) można z łatwością edytować za pomocą bezpłatnego oprogramowania GTC Transfer Software. Równie łatwo można utworzyć analizę lub wygenerować raport. Oprogramowanie można pobrać tutaj.
Dla uzyskania optymalnych wyników należy skonfigurować narzędzie, wybierając materiał, z którego wykonana jest mierzona powierzchnia (emisyjność). W kamerze GTC 400 C zapisana jest lista najpopularniejszych materiałów wraz z ich emisyjnością. Można jednak także wprowadzić wartości zdefiniowane prze użytkownika. Lista popularnych materiałów jest także zawarta w instrukcji obsługi
Kamera termowizyjna, taka jak GTC 400 C, może być używana do pomiarów rozkładu temperatur na stosunkowo dużym obszarze. Tysiące punktów pomiarowych składa się na obraz termiczny i zapewnia podgląd krytycznych fragmentów. Przykładowo, pomaga szybko identyfikować problemy w miejscach, które wymagają określenia różnic temperatur.
W przypadku pomiaru punktowego przy użyciu termo-detektora GIS 1000 C Professional z dużą dokładnością mierzony jest mały obszar. W razie potrzeby można także zmierzyć wilgotność względną i temperaturę otoczenia (w zależności od zastosowania). GIS 1000 C Professional jest narzędziem odpowiednim do precyzyjnych pomiarów punktowych. Umożliwia analizę niewielkich powierzchni oraz wykonanie lokalnych pomiarów.
Tak, każda wersja zawiera taki certyfikat w instrukcji obsługi. Potwierdza on, że urządzenie działa zgodnie z danymi technicznymi podanymi w instrukcji.
Wydaje mi się, że narzędzie nie działa prawidłowo. Czy można je ponownie skalibrować? Serwis centralny Bosch.
Tak, możesz skontaktować się z serwisem, poprosić o kalibrację narzędzia i otrzymasz certyfikat kalibracji. Aby dowiedzieć się, czy taka usługa jest dostępna także w Twoim regionie, prosimy o kontakt z lokalnym Serwisem centralnym Bosch.
Aplikację Bosch Thermal można pobrać w sklepach Apple App Store oraz Google Play Store.
Z aplikacji można korzystać wyłącznie na tabletach i smartfonach z systemem operacyjnym Android lub iOS. Inne systemy operacyjne nie są obsługiwane. Obsługiwane urządzenia z systemem operacyjnym Android: smartfony i tablety z funkcją Bluetooth® od wersji Android 4.3. Obsługiwane urządzenia z systemem operacyjnym iOS: iPhone (od wersji 4S), iPad (od 3. gen.), iPad Air (od 1 gen.), iPad mini (od 1. gen).
Projekty są zapisywane na smartfonie/tablecie, na którym zostały utworzone i nie można ich przenieść na inne urządzenie.
Tak, dane są zachowywane podczas aktualizacji oprogramowania.
Zapisane treści zostają zachowane przy zmianie wersji aplikacji. Dla bezpieczeństwa, przed aktualizacją warto zapisać projekty na laptopie/komputerze, korzystając z funkcji „Udostępnij“ i w formie pliku PDF lub Excel przesłać je na adres e-mail.
W punktach „Ustawienia“ → „Język“ można sprawdzić, w jakich językach jest dostępna aplikacja.
Eksportuj
Ustawienia
Nawiąż połączenie Bluetooth®
Aby nawiązać połączenie pomiędzy kamerą a smartfonem/tabletem, należy aktywować funkcję WLAN na obu urządzeniach. Funkcję WLAN w kamerze GTC 400 C Professional można aktywować w ustawieniach urządzenia. Po aktywacji funkcji WLAN w kamerze termowizyjnej, na dole wyświetlacza będzie widoczny symbol połączenia. Należy upewnić się, że funkcja WLAN jest także aktywna na smartfonie/tablecie. Następnie należy otworzyć funkcję obrazu termicznego w aplikacji Bosch Thermal i dotknąć symbolu WLAN w aplikacji, aby nawiązać połączenie pomiędzy obydwoma urządzeniami. Później należy postępować zgodnie z instrukcją w aplikacji.
Obrazy można przenieść na komputer za pomocą portu micro USB urządzenia GTC 400 C Professional i oglądać je na komputerze. Dla komputerów z systemem operacyjnym Windows (Windows 7, Windows 8, Windows 10) mamy także bezpłatne oprogramowanie GTC Transfer Software, w którym można edytować i dokumentować zapisane obrazy termiczne. Oprogramowanie można pobrać tutaj
Nie, aplikacja może obsługiwać tylko jedną kamerę termowizyjną.
W zależności od uwarunkowań (przeszkody, wilgotność, zakłócenia radiowe itp.) odległość pomiędzy smartfonem/tabletem a kamerą termowizyjną może wynosić maksymalnie ok. 50 metrów.
Jeżeli urządzenie było wcześniej podłączone do smartfona/tabletu, obydwa urządzenia połączą się ze sobą automatycznie, o ile w obydwu urządzeniach będzie aktywna funkcja WLAN, pomiędzy urządzeniami będzie zachowana prawidłowa odległość, a smartfon/tablet nie będzie podłączony do innej sieci WLAN.
Najpierw należy nawiązać połączenie WLAN pomiędzy aplikacją Bosch Thermal a kamerą termowizyjną GTC 400 C Professional (zob. “Jak nawiązać połączenie pomiędzy GTC 400 C Professional a smartfonem/tabletem?”). Następnie w funkcji “Obraz termiczny” należy dotknąć symbolu “+”, aby zaimportować obraz termiczny z urządzenia GTC 400 C Professional.
Za pomocą można wybrać obiekty na obrazie termicznym (np. notatki, zaznaczenia), aby je edytować lub usunąć.
Za pomocą można wybrać obiekty na obrazie termicznym (np. notatki, zaznaczenia), aby je edytować lub usunąć.
Za pomocą można dodawać notatki i zadania do obrazu termicznego oraz pola tekstowe bezpośrednio na obrazie.
Za pomocą można cofnąć wprowadzone zmiany.
Za pomocą można cofnąć wprowadzone zmiany.
Za pomocą można cofnąć wprowadzone zmiany.
Jeżeli następujące funkcje zostały aktywowane na urządzeniu GTC 400 C Professional, będą one także wyświetlane w aplikacji.
Punkt wysokiej temperatury: punkt najwyższej temperatury na obrazie termicznym jest automatycznie zaznaczany za pomocą czerwonego celownika.
Punkt niskiej temperatury: punkt najniższej temperatury jest automatycznie zaznaczany za pomocą niebieskiego celownika.
Celowniki ze wskazaniem temperatury: celowniki są wyświetlane pośrodku obrazu termicznego i pokazują zmierzoną temperaturę w tym punkcie.
Emisyjność: informuje o tym, jak dużo promieniowania podczerwonego jest emitowane przez obiekt w porównaniu do idealnego obiektu emitującego ciepło (ciało doskonale czarne, emisyjność = 1).
Odbita temperatura: odbita temperatura to promieniowanie cieplne, które nie jest emitowane przez sam obiekt. Zwykle odpowiada temperaturze otoczenia.
