Vizualizează diferenţele de temperatură în câteva secunde şi documentează cu uşurinţă rezultatele

Camera cu termoviziune Bosch GTC 400 C Professional

Acordă-ţi un moment pentru a privi activităţile tale zilnice – cu toate sarcinile, provocările, întrebările şi incertitudinile care apar: cum ar fi să faci ca ceea ce este invizibil să devină vizibil? Să evidenţiezi problemele prin imagini color, uşor de interpretat? Şi apoi să acţionezi şi să lucrezi în mod corespunzător?
Cuvântul cheie este: termoviziunea

Creează fapte simplu.

Noul GTC 400 C Professional Bosch este soluţia robustă şi uşor de înţeles pentru vizualizarea temperaturilor şi procesarea uşoară a datelor, datorită suportului WiFi şi aplicaţiei. Aceasta este tehnologie de ultimă generaţie care se încadrează în bugetul tău, aducându-ţi toate beneficiile termoviziunii în activitatea ta zilnică.

GTC 400 C

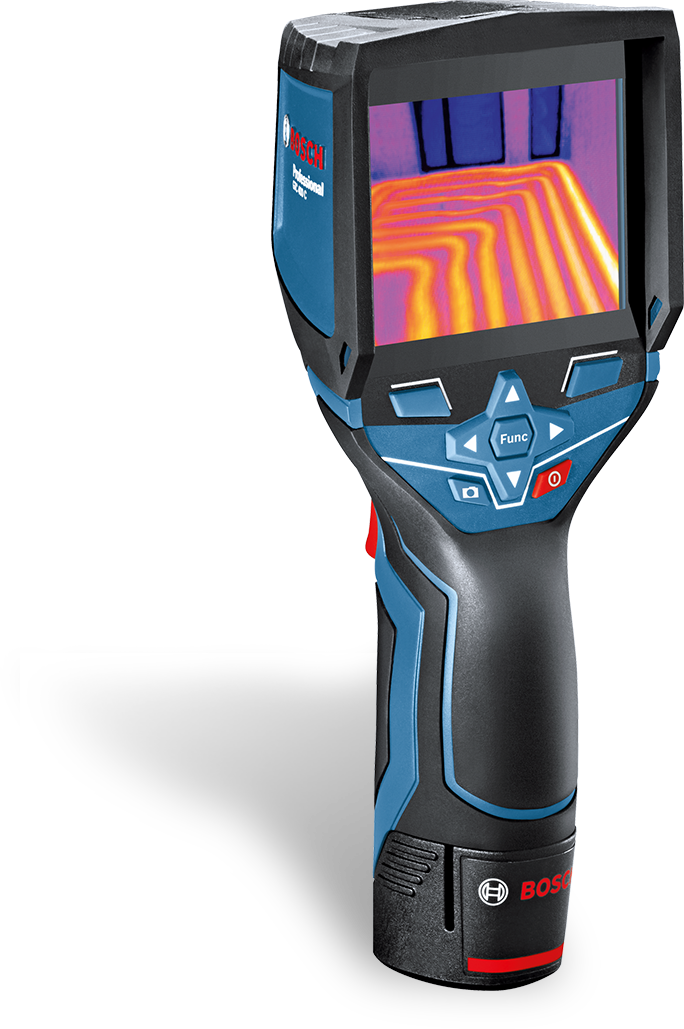

Avantajele şi funcţiile camerei cu termoviziune
GTC 400 C Professional dintr-o privire:

1. Cameră foto integrată

pentru vizualizarea şi salvarea imaginii reale împreună cu măsurătorile tale.

2. Rezoluţie senzor infraroşu

160x120 pixeli pentru imagini termice detaliate.

3. Afişaj color mare de 3,5”

pentru o mai bună vizualizare a rezultatelor măsurării.

4. MicroUSB

pentru transferul uşor al datelor pe computerul tău – „GTC Transfer Software” uşurează crearea rapoartelor.

5. WiFi Hotspot integrat

pentru transferul rapid şi uşor al imaginilor în aplicaţie Bosch Thermal.

6. Robustă şi protejată

împotriva prafului şi a stropilor de apă (IP 53).

7. Sursă de alimentare dublă

cu acumulator 12 V-LI şi/sau baterii alcaline standard (AA).

Căutare distribuitori

Date tehnice:

Măsoară simplu temperaturile, fără necesitatea contactului direct, folosind camera cu termoviziune Bosch GTC 400 C Professional.

Instrucţiuni utilizare (PDF, 22 MB)

Rezoluţia senzorului infraroşu 160 x 120
Sensibilitate termică < 50 mK
Domeniu de măsurare -10 °C … +400 °C

Clip video despre produsul GTC 400 C Professional

Următorul clip video despre produs îţi arată cât de repede faptele pot face ca activitatea ta să devină perfectă. Fă clic pe „play” pentru explicaţia concisă a funcţiilor camerei cu termoviziune.

19.200 de pixeli pentru numeroase utilizări

Indiferent dacă domeniul tău de activitate este electricitatea, instalarea de ferestre, HVAC (instalaţii de încălzire, de ventilaţie, de climatizare) sau lucrul în gips carton, cu ajutorul termoviziunii poţi efectua uşor măsurători în mod profesional pentru a stabili în primul rând lucrurile importante. A apărut o suprasarcină pe cablu? Unde este amplasat în perete transformatorul sau cutia de distribuţie? Există scurgeri la armături sau ţevi de încălzire prin pardoseală? Unde sunt amplasate în perete sau în pardoseală ţevile de încălzire? Sunt radiatoarele aerisite? Care este cauza curentului supărător din birou? Care este starea actuală a izolaţiei?

Produs

Domeniile de utilizare ale camerei cu termoviziune GTC 400 C Professional

Creată pentru utilizare în industrii precum cel al instalaţiilor de încălzire, de ventilaţie, de climatizare, (HVAC), electrice, instalarea de ferestre sau lucrul în gips carton. Iată utilizarea GTC 400 C Professional în diferite domenii.

Instalaţii HVAC:

Transformarea problemelor în sarcini de îndeplinit.
Camera cu termoviziune Bosch GTC 400 C Professional este instrumentul ideal pentru efectuarea de măsurători detaliate pentru analiza perfectă a condiţiilor existente şi a distribuţiei căldurii – astfel încât să poţi trage concluziile corecte pentru lucrarea ta.

Te ajută în:

  • Localizarea scurgerilor
  • Verificarea traseului cablurilor de încălzire

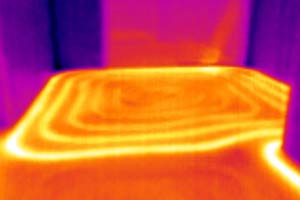

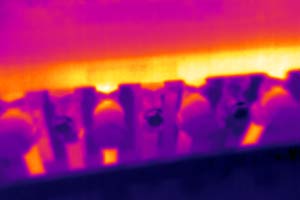

  • Verificarea cutiei de distribuţie a încălzirii prin pardoseală, adică dacă ţevile sunt etichetate corect

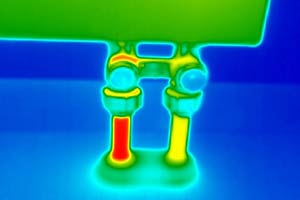

  • Verificarea aerisirii radiatoarelor
  • Localizarea ţevilor de încălzire din pardoseală sau pereţi
  • Găsirea cauzei curentului
Localizarea scurgerilor

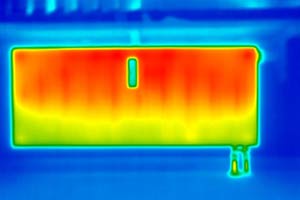

Verificarea aerisirii radiatoarelor
Găsirea cauzei curentului
Instalaţii interioare:

Vizualizare. Înţelegere. Evitarea greşelilor.
Termoviziunea este un mod sigur de a obţine o imagine a condiţiilor existente – ea creează fapte care îţi permit să-ţi continui lucrul mult mai eficient şi să eviţi greşelile.

Te ajută în:

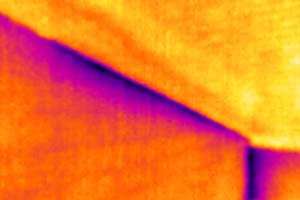

  • Evaluarea izolaţiei existente
  • Evitarea greşelilor în timpul găuririi, de exemplu avarierea conductelor de încălzire prin pardoseală
  • Detectarea porţiunilor ude sau a scurgerilor (zone umede) Detectarea porţiunilor ude sau a scurgerilor (zone umede)
Evaluarea izolaţiei existente

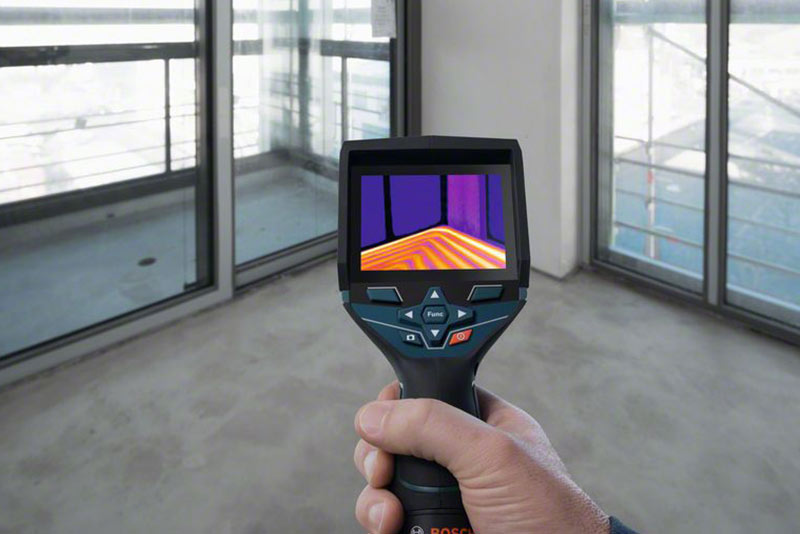

Evitarea greşelilor în timpul găuririi, de exemplu, avarierea conductelor de încălzire prin pardoseală

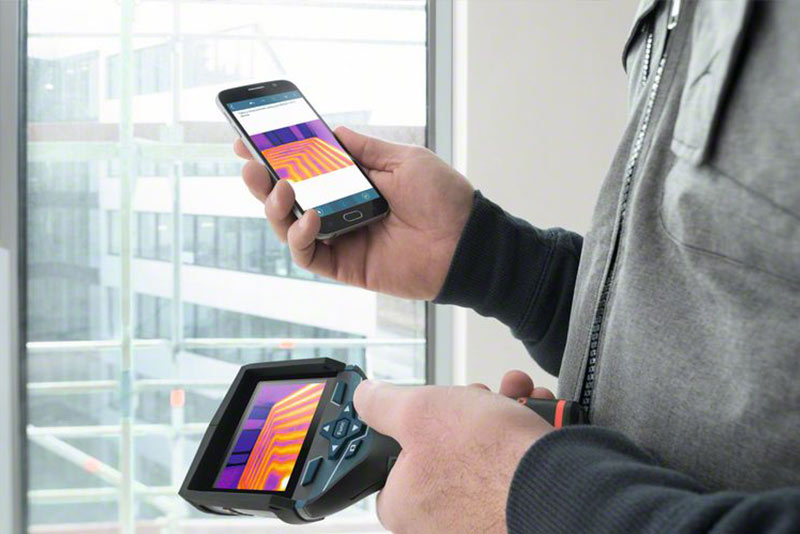

Detectarea porţiunilor ude sau a scurgerilor (zone umede)
Instalaţii electrice:

O nouă dimensiune a eficienţei.
Termoviziunea cu Bosch GTC 400 C Professional îţi poate oferi răspunsuri sigure la multe din întrebările tale legate de activitatea zilnică de pe teren.

Te ajută în:

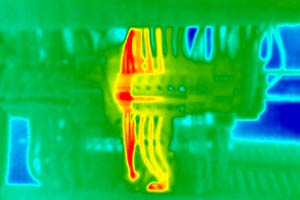

  • Verificarea dulapurilor de distribuţie cu privire la contacte slăbite
  • Verificarea componentelor electrice, de exemplu, plăci cu circuite imprimate sau dispozitive electronice
  • Verificarea siguranţelor şi conectorilor

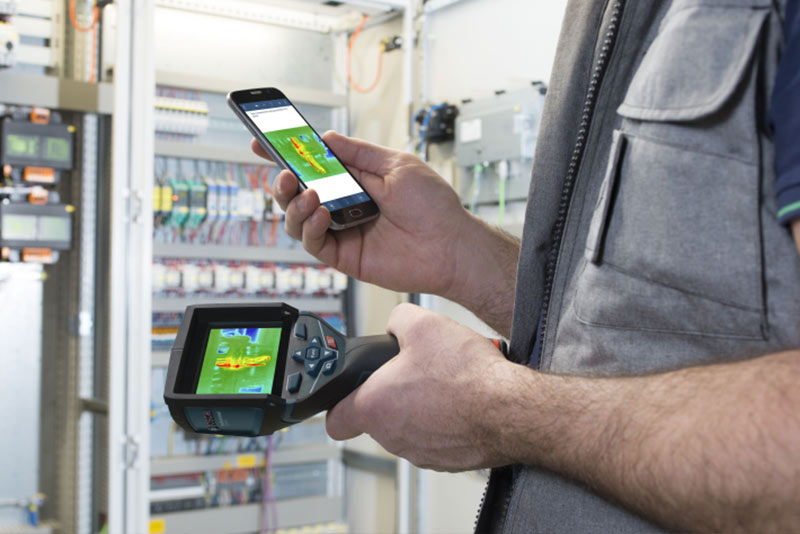

  • Verificarea ruperii sau supraîncărcării cablurilor

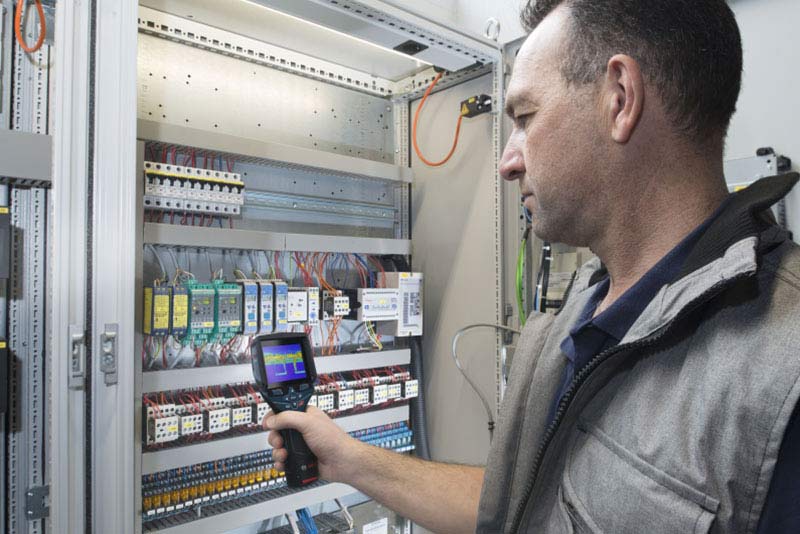

Verificarea componentelor electrice, de exemplu, plăci cu circuite imprimate sau dispozitive electronice

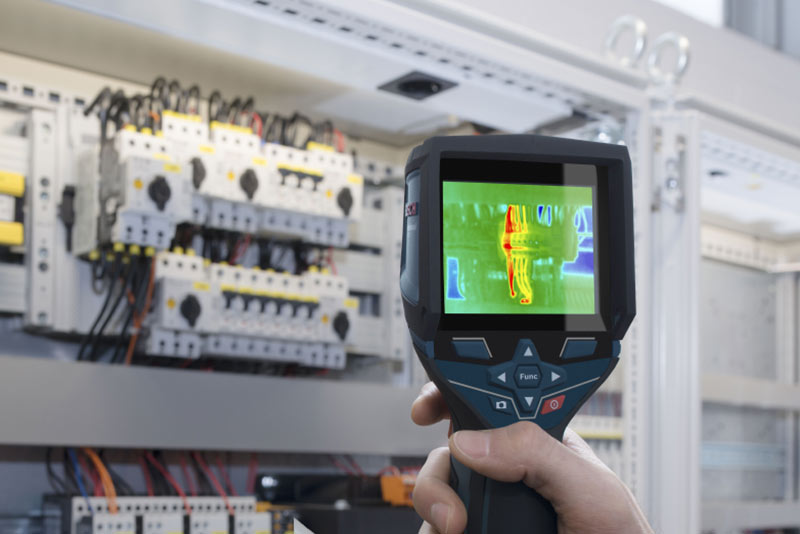

Verificarea siguranţelor şi conectorilor
Verificarea ruperii sau supraîncărcării cablurilor
Montarea ferestrelor şi a uşilor:

Detectarea punctelor slabe.
Termografia este un instrument bun pentru evaluarea corectă şi rapidă a condiţiilor existente de pe teren – în scopul luării măsurilor corecte ce se impun.

Te ajută în:

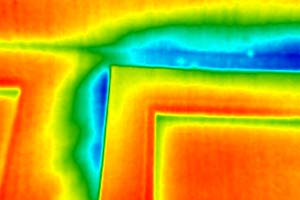

  • Verificarea izolaţiei ferestrelor, uşilor şi obloanelor
  • Detectarea surselor de curent
  • Evidenţierea locurilor prin care pătrunde apă şi localizarea, de exemplu, a izolaţiei neetanşe din subsoluri
Verificarea izolaţiei ferestrelor, uşilor şi obloanelor

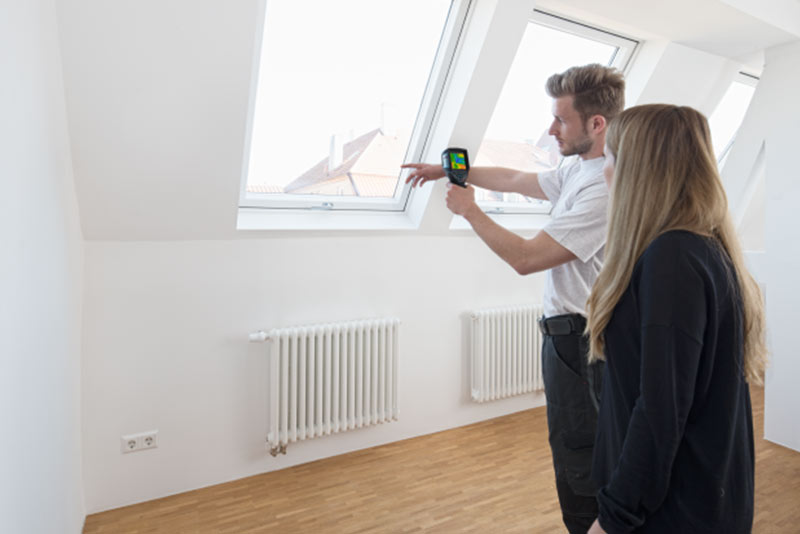

Detectarea surselor de curent
Evidenţierea locurilor prin care pătrunde apă şi localizarea, de exemplu, a izolaţiei neetanşe din subsoluri

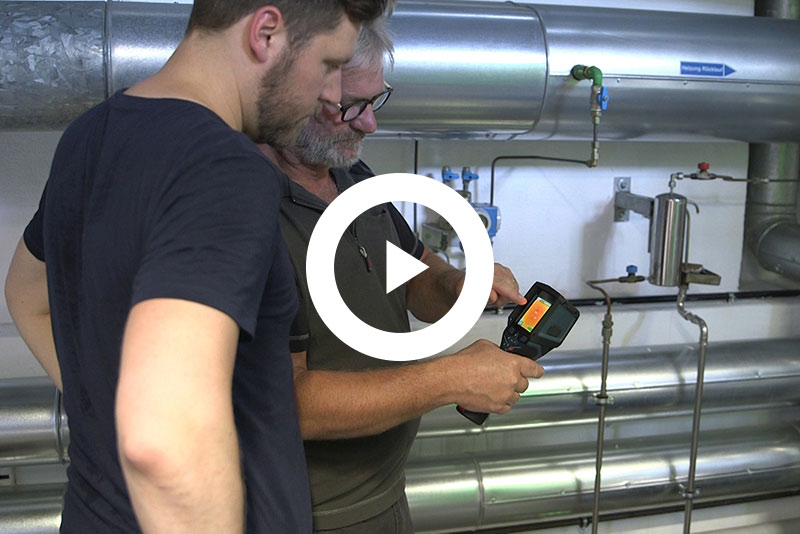

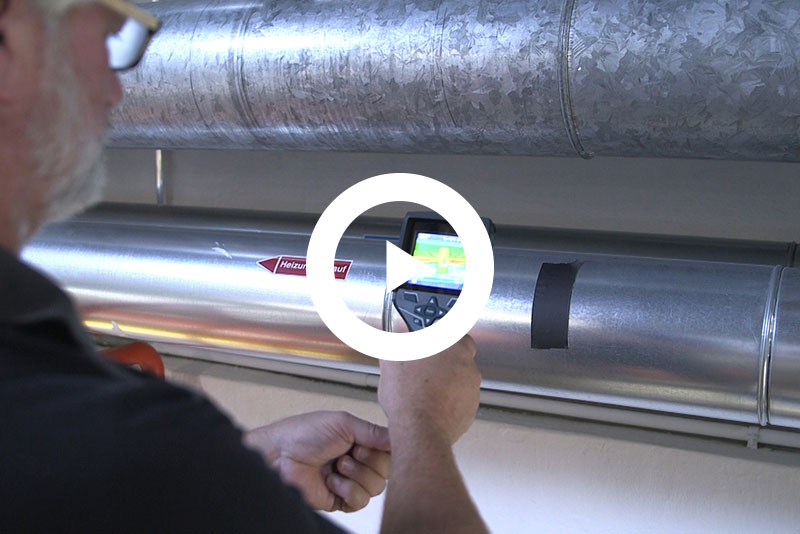

Clipuri video cu utilizările camerei cu termoviziune Bosch GTC 400 C Professional

În acest clip video, instructorul nostru explică modul în care Bosch GTC 400 C Professional ţi-ar putea uşura activitatea zilnică.

Vizualizează diferenţele de temperatură în câteva secunde şi documentează cu uşurinţă rezultatele

Descarcă aplicaţia Bosch Thermal

Salvează şi transmite mai departe valorile măsurate
Transferă imaginea termică prin WiFi în aplicaţia Bosch Thermal. Arat-o clientului tău pe un ecran mai mare, evidenţiază anumite zone din imagine sau adaugă comentarii şi distribuie imaginea termică prin e-mail.

Conectează GTC 400 C Professional prin WiFi la aplicaţia Bosch Thermal. Imaginile înregistrate şi valorile măsurate pot fi salvate şi transmise mai departe pentru a face pregătiri şi a lua măsuri.

Descarcă versiunea gratuită a aplicaţiei Bosch Thermal.

Sigla Apple Sigla Google

GTC Transfer Software pentru
GTC 400 C Professional

Transferare şi procesare uşoară a datelor tale

Transmite uşor datele şi imaginile generate prin USB la PC-ul din birou sau, confortabil, la postul tău de lucru de acasă – pentru documentare, planificare în continuare sau crearea de oferte precise pentru clienţi.

Descarregar gratuitamente o GTC Transfer Software

Cerinţe de sistem: Windows 7,8,10

Asistenţă

Mai puţină conversaţie, mai mută acţiune.

Cu camera cu termoviziune GTC 400 C Professional creezi fapte care să-ţi promoveze afacerea şi munca mai eficient – cu mai puţine surse de eroare. Cât de bine îţi sună aceasta?

Pe scurt, iată ce îţi oferă GTC 400 C Professional ţie şi activităţii tale zilnice:

  • Manevrare intuitivă, uşor de înţeles – care deschide un nou nivel de profesionalism.
  • Ajută la creşterea transparenţei pentru tine şi clienţii tăi, în scopul câştigării încrederii acestora – un bun de preţ pentru întărirea loialităţii clienţilor existenţi şi atragerea de clienţi noi.
  • Transformă problemele în sarcini de îndeplinit: vizualizarea imaginilor termice simplifică comunicarea cu clienţii, de exemplu, le poţi arăta imediat în ce constă problema şi ce trebuie făcut pentru rezolvarea ei – pentru că imaginea termică spune mai mult decât este posibil prin cuvinte.
  • Îţi oferă un sprijin valoros înainte de efectuarea lucrării: măsurarea rapidă şi termoviziunea te ajută să eviţi greşelile şi să detectezi mai rapid potenţialele probleme.
  • Documentare uşoară a rezultatelor măsurării prin conexiune wireless cu aplicaţia Bosch Thermal – poţi distribui imaginile clienţilor şi colegilor de pe teren prin smartphone şi tabletă sau prin PC, confortabil de acasă, cu GTC Transfer Software. Imagine vizuală pentru creşterea transparenţei.

FAQ (Întrebări frecvente) privind GTC 400 C Professional

  • Sculă electrică

Aparatul măsoară temperatura suprafeţei obiectelor şi o afişează ca imagine termică. Aceasta oferă o perspectivă clară şi simplă a distribuţiei căldurii şi a diferenţelor de temperatură.
Figura de mai jos arată câmpul vizual al camerei, astfel încât să poţi estima dimensiunile gamei de măsurare (x şi y) la o anumită distanţă (z).

În principiu, rezoluţia termală funcţionează în acelaşi mod ca cea a unei camere obişnuite, adică putem măsura 160 de pixeli orizontal şi 120 de pixeli vertical. Adică un total de 19200 de pixeli, fiecare dintre aceştia conţinând o valoare de temperatură. Aceşti pixeli sunt grupaţi pentru a forma o imagine termică care apare pe afişaj.

În ceea ce priveşte sensibilitatea termică, cu cât aceasta este mai mică, cu atât este mai bine. Această valoare precizează diferenţele de temperatură care pot fi măsurate între pixeli. < 50 mK înseamnă că, folosind GTC 400 C Professional, pot fi măsurate diferenţe de temperatură < 0,05 °C. De aceea, permite detectarea unor deviaţii de temperatură foarte subtile şi mici.

Măsurarea începe imediat după conectarea aparatului.

Dacă doreşti o imagine statică, apasă pur şi simplu declanşatorul pentru a vizualiza liniştit imaginea. Pentru continuarea măsurării, apasă din nou declanşatorul.

Dacă doreşti să salvezi imaginea la aparat, apasă butonul . Aceasta este posibil atât în timpul măsurării, cât şi în timpul vizualizării unei imagini statice sau îngheţate.

Cu cât aparatul este mai aproape de obiectul măsurat, cu atât vor fi mai precise măsurătorile. La distanţe relativ mari, rezultatele măsurării pot fi mai puţin precise, din cauza umidităţii, de exemplu, care poate influenţa rezultatul.

Camera cu termoviziune îţi arată diferenţele de temperatură. Cu cât este mai mare deviaţia temperaturilor, cu atât mai pregnant va fi redat acest lucru în imaginea termică. Dacă doreşti să vizualizezi conductele de încălzire ale unei instalaţii de încălzire prin pardoseală, de exemplu, cel mai bine este să deconectezi sistemul pentru a permite răcirea pardoselii şi după aceea să-l conectezi din nou, la setarea maximă. Aceasta îţi va oferi cea mai bună imagine a conductelor de încălzire.

Datorită camerei foto cu imagini reale, pentru fiecare imagine termică (…X.jpg) se salvează şi o imagine reală (…Y.jpg). Aceasta uşurează identificarea obiectelor care apar neclar în imaginea termică.

În plus, datele brute de temperatură sunt de asemenea stocate în imaginea reală. De aceea, fiecare pixel are o valoare de temperatură stocată în el şi, dacă vrei, poţi edita cu uşurinţă imaginile reale (…Y.jpg) în GTC Transfer Software-ul nostru gratuit. Poţi de asemenea crea fără efort o evaluare sau un raport. Software-ul poate fi găsit aici.

Pentru rezultate optime, configurează aparatul selectând materialul pe care îl măsori (emisivitate). În memoria GTC 400 C este stocată o listă de selecţie cu materialele cele mai uzuale şi emisivităţile lor. Totuşi pot fi introduse şi valori definite de utilizator. O serie de materiale utilizate în mod obişnuit sunt de asemenea listate în instrucţiunile utilizare

O cameră cu termoviziune precum GTC 400 C poate fi folosită pentru măsurarea distribuţiei temperaturii pe o suprafaţă relativ mare. Mii de puncte de măsurare sunt grupate într-o imagine, furnizând o vizualizare rapidă a zonelor critice. De exemplu, ajută la identificarea rapidă a problemelor în zonele unde trebuie localizate diferenţele de temperatură.

Măsurarea punctuală cu GIS 1000 C Professional asigură măsurarea precisă a temperaturii suprafeţei unei zone mici. Dacă este necesar, umiditatea relativă şi temperatura ambiantă pot fi de asemenea măsurate (în funcţie de aplicaţie). Prin urmare, GIS 1000 C Professional este adecvat pentru măsurători punctuale precise. Ajută la analiza detaliată a zonelor mici şi efectuarea de măsurători localizate.

Da, toate modelele sunt însoţite de un certificat de calibrare inclus în instrucţiunile utilizare, care confirmă faptul că aparatul funcţionează în limitele specificaţiilor din instrucţiunile utilizare.

Nu cred că aparatul meu funcţionează bine. Poate fi recalibrat? Centru de service Bosch.

Da, poţi contacta centrul de service pentru a solicita o calibrare, după care vei primi drept dovadă certificatul de calibrare. Pentru a afla dacă acest serviciu este disponibil şi în regiunea ta, te rugăm să contactezi cel mai apropiat centru de service Bosch.

Întrebări frecvente privind Bosch Thermal extensie GTC

Aplicaţia Bosch Thermal poate fi descărcată din Apple App Store şi din Google Play Store.

Aplicaţia este disponibilă numai pentru tablete şi smartphone-uri Android şi iOS. Alte sisteme de operare nu sunt acceptate. Dispozitive Android acceptate: Smartphone-uri şi tablete începând cu 4.3 . Dispozitive iOS acceptate: începând cu iPhone 4S, iPad (începând cu gen. 3), iPad Air (începând cu gen. 1), iPad mini (începând cu gen. 1).

Proiectele sunt salvate pe smartphone-ul/tableta pe care au fost create şi nu pot fi transferate la alte dispozitive.

Da, datele tale rămân memorate şi în cazul unei actualizări de software.

În principiu, conţinuturile salvate rămân stocate în memorie. Pentru siguranţă, înainte de o actualizare, ar trebui să salvezi proiectele pe laptop-ul/PC-ul tău apăsând Enter pe „Distribuie” şi transmiţându-le mai departe la adresa ta de e-mail ca fişiere PDF, respectiv Excel.

La „Setări” → „Limbă” poţi verifica limbile în care este disponibilă aplicaţia.

pictogramă mod Export Export

pictogramă mod Setări Setări

pictogramă mod Realizare conexiune Bluetooth® Realizare conexiune Bluetooth®

Pentru a realiza o conexiune între camera ta cu termoviziune şi smartphone/tabletă, te rugăm să activezi conexiunea WLAN la ambele dispozitive. Funcţia WLAN poate fi activată la GTC 400 C Professional din Setările camerei. Odată ce ai activat WLAN la camera de cu termoviziune, cheia de conectare este afişată în partea de jos a afişajului aparatului. Asigură-te că este activat WLAN la smartphone/tabletă. Apoi activează funcţia de termoviziune în Bosch Thermal şi atinge simbolul WLAN în aplicaţie pentru a realiza o conexiune între cele două dispozitive. Acum urmează instrucţiunile din aplicaţie.

Imaginile pot fi transferate la un PC prin portul micro USB al GTC 400 C Professional şi vizualizate pe PC. Pentru sistemele de operare Windows (Windows 7, Windows 8, Windows 10), furnizăm de asemenea GTC Transfer Software gratuit, cu care poţi edita şi documenta imaginile termice salvate. Software-ul poate fi descărcat aici

Nu, poţi folosi aplicaţia numai pentru o singură cameră cu termoviziune.

În funcţie de condiţiile existente pe teren (obstacole, umiditate, interferenţe radio etc.), conexiunea dintre smartphone/tabletă şi camera cu termoviziune este posibilă până la 50 m.

Dacă aparatul a fost conectat înainte la smartphone/tabletă, cele două dispozitive se vor conecta automat, presupunând că WLAN este activat la cele două dispozitive, acestea din urmă sunt în raza de acţiune, iar smartphone-ul/tableta nu este conectat/ă la altă reţea WLAN.

Mai întâi realizează o conexiune WLAN între Bosch Thermal şi GTC 400 C Professional (consultă „Cum realizez o conexiune între GTC 400 C Professional şi smartphone/tabletă?”). Apoi, în funcţia „Imagine termică” , atinge „+” pentru a importa o imagine termică de la GTC 400 C Professional.

Cu pictogramă Blocare pendul poţi selecta obiecte în imaginea termică (de exemplu, notiţe, marcaje) pentru a le edita sau a le şterge.
Cu pictogramă Marker poţi selecta obiecte în imaginea termică (de exemplu, notiţe, marcaje) pentru a le edita sau a le şterge.

Sub pictograma Mod receptor poţi insera notiţe şi sarcini în imaginea termică şi adăuga etichete direct în imagine.

Sub pictograma Domeniu de autonivelare poţi anula acţiunile.

Sub pictograma Domeniu de autonivelare poţi restabili acţiuni anulate.

Sub pictograma Domeniu de autonivelare poţi şterge obiecte selectate.

Dacă următoarele funcţii au fost activate pentru captura de imagine pe GTC 400 C Professional, acestea vor fi de asemenea afişate şi în aplicaţie.

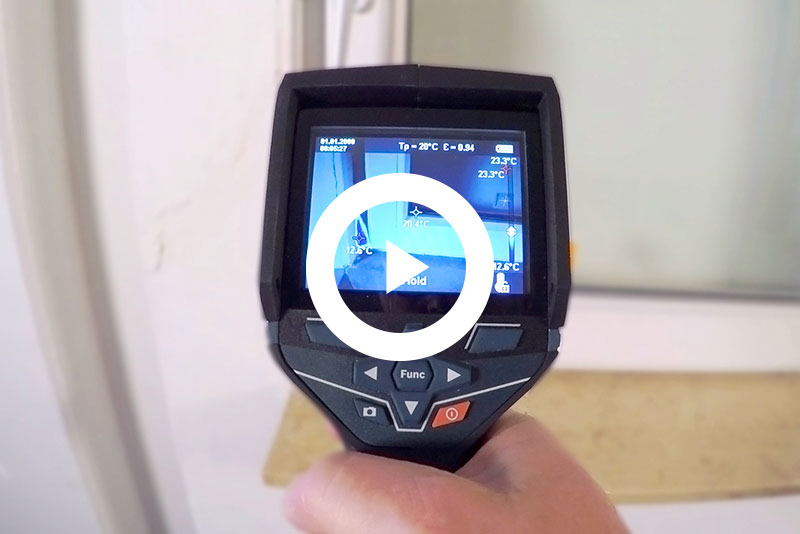

pictogramă Blocare pendul Punct cald: Cel mai cald punct din imaginea termică este marcat automat printr-o cruce reticulară roşie.

pictogramă Mod Receptor Punct rece: Cel mai rece punct din imaginea termică este marcat automat printr-o cruce reticulară albastră.

pictogramă Mod receptor Cruce reticulară cu afişarea temperaturii: Crucea reticulară este afişată în centrul imaginii termice şi îţi arată valoarea temperaturii măsurate în acest punct.

pictogramă Domeniu de autonivelare Emisivitate: Aceasta specifică cantitatea de radiaţie termică infraroşie emisă de obiect comparativ cu un emiţător termic ideal (corp negru, grad emisii = 1).

pictogramă Domeniu de autonivelare Temperatura reflectată: Temperatura reflectată este radiaţia termică care nu este emisă de obiect în sine. Aceasta corespunde în general temperaturii ambiante.
