Télémètres laser

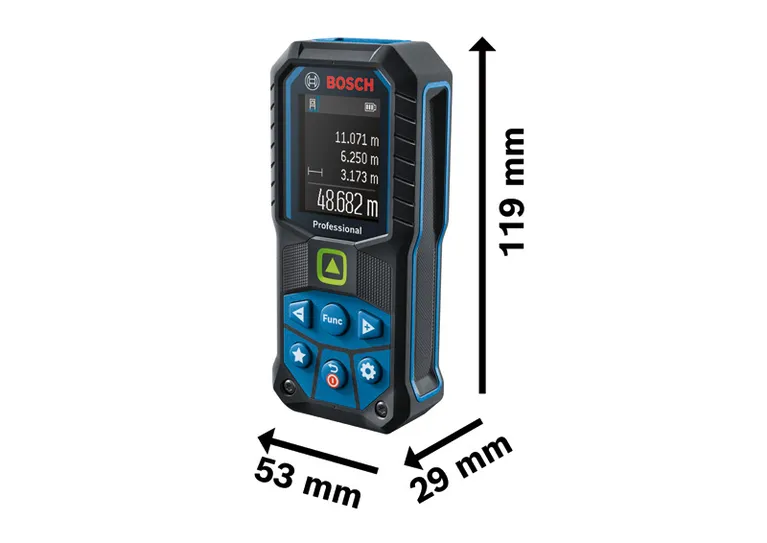

GLM 50-25 G Professional

Télémètre laser

GLM 50-25 G
GLM 50-25 G

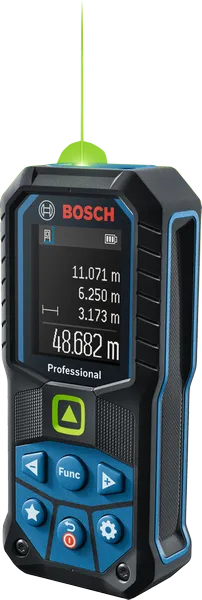

Laser vert pour une meilleure visibilité du point laser sur les chantiers difficiles

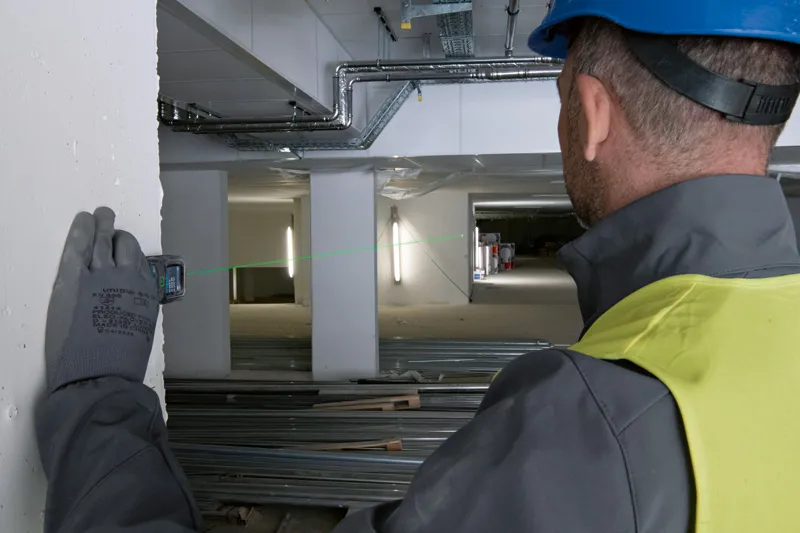

  • Pointage rapide et facile de la cible lors de mesures intérieures longue distance grâce à son point laser vert
  • Conçu pour les environnements de chantier rudes avec sa protection contre les poussières et les projections d’eau (IP65)

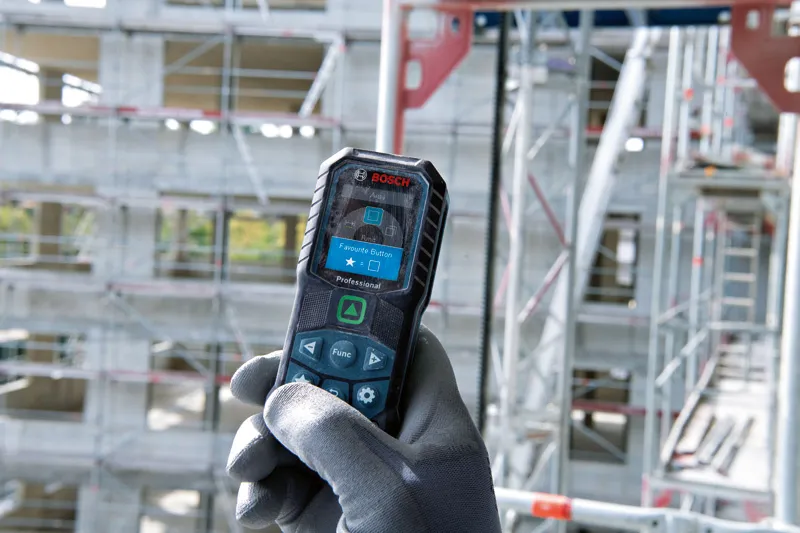

  • Bouton Favoris personnalisable permettant d’accéder directement à certaines fonctions de mesure ou certains réglages

Fonctions et principales caractéristiques

 Icône positive norme ISO 16331-1
Portée jusqu’à 50 m
IP 65 - Protection contre les poussières et les projections d’eau
Fonction vibreur

Inscrivez-vous ou pour bénéficier de la réduction réservée aux membres et économisez jusqu'à 10%.

Votre sélection

  • with 2 x battery (AA), protective acc.
Afficher variante
226,94 EUR TTC
189,12 EUR HT

en stock

Le délai de livraison est estimé entre 2 et 5 jours ouvrables


with 2 x battery (AA), protective acc. 0 601 072 V00
226,94 EUR TTC
189,12 EUR HT

GLM 50-25 G Professional

Votre sélection

GLM 50-25 G
with 2 x battery (AA), protective acc.

Référence: 0 601 072 V00

226,94 EUR TTC
189,12 EUR HT

en stock

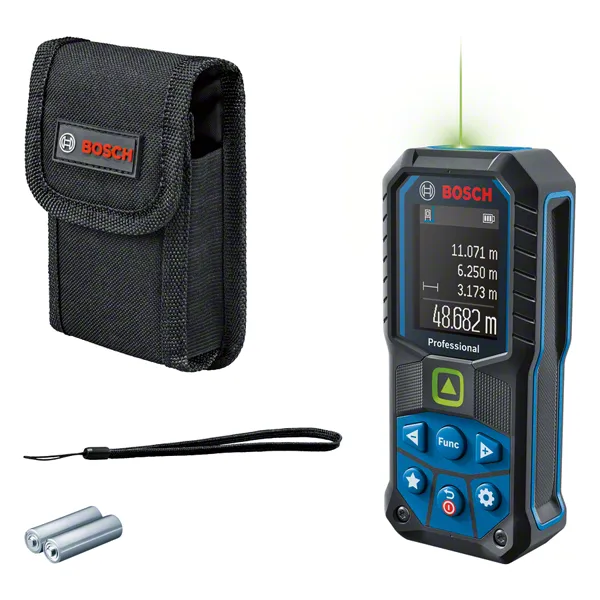

Inclus dans cette variante

  • Dragonne
  • 2 piles 1,5 V LR6 (AA)
  • Housse de protection

Caractéristiques techniques

Données les plus importantes

Diode laser 515 nm, < 1 mW
Plage de mesure* 0,05 – 50,00 m
Classe laser 2
Précision de mesure, typ.* ± 1,5 mmᵈ
Temps de mesure typ. < 0,5 s
Temps de mesure maxi. 4 s

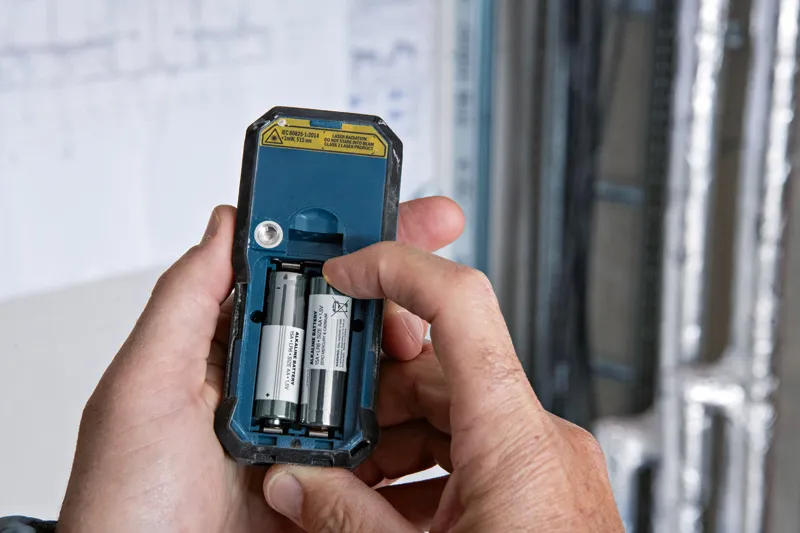

Alimentation 2 piles 1,5 V LR6 (AA)
Coupure automatique 5 min
Poids env.** 0,2 kg
Unités de mesure m/cm/mm/ft/inch/ft-inch
Nombre de valeurs d'enregistrement 10
Étanchéité à l'eau et à la poussière IP 65
Filetage du trépied 1/4"
Couleur du laser verte

GLM 50-25 G

* Plus l’écart lié au type d’utilisation. Vous en saurez plus sur les écarts en cliquant sur le lien suivant : Spécifications techniques de produits

** Vous en saurez plus sur les écarts en cliquant sur le lien suivant : Spécifications techniques de produits

ᵈ Si écarts en fonction des utilisations et de la distance, voir Notice d’utilisation

GLM 50-25 G Professional: Informations complémentaires

Points forts du produit

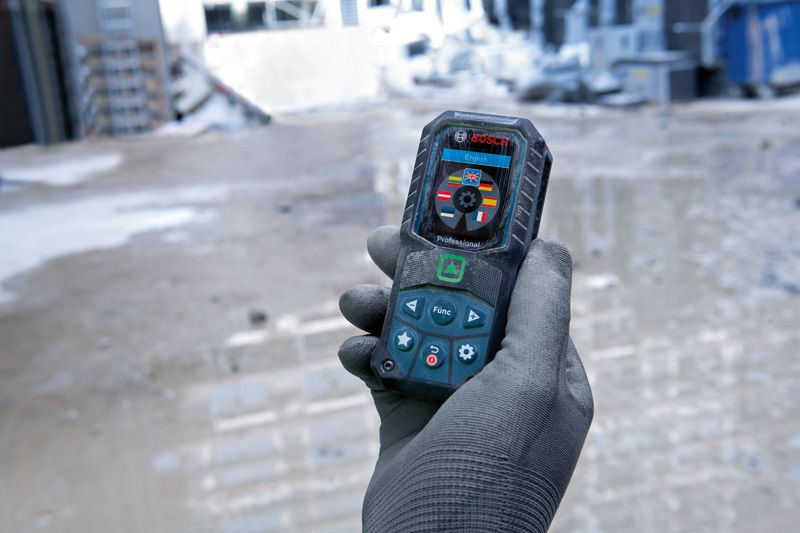

Le GLM 50-25 G Professional projette un point laser vert très bien visible lors de la prise de mesure en intérieur sur grandes distances. Son indice de protection IP65 garantit une protection complète contre la poussière et les projections d’eau et son boîtier absorbant les chocs lui permet de résister à des chutes d’une hauteur de 1,5 m sur du béton. Il dispose d’un bouton personnalisable pour paramétrer les fonctions de mesure ou réglages préférés et d’un retour haptique vibratoire pour confirmer les mesures. Son interface utilisateur offrant le choix entre 30 langues inclut un écran couleur et un mode gros chiffres améliorant la lisibilité.

Équipement et application

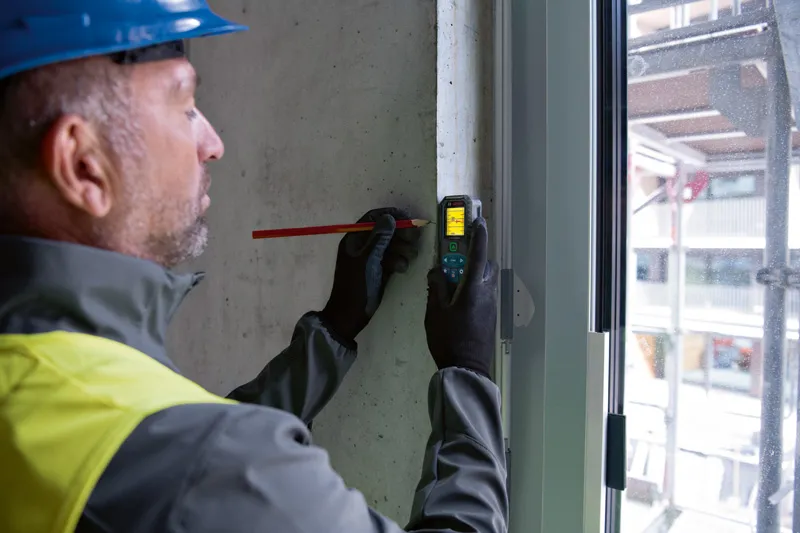

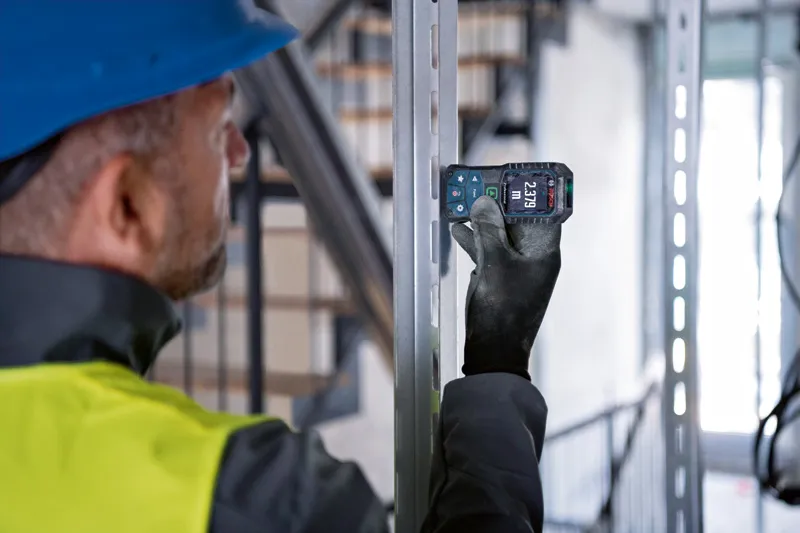

Idéal pour la pose et la fixation d’éléments par les électriciens, chauffagistes/installateurs thermiques et plombiers sur tous types de constructions, notamment en bois ou sur des cloisons sèches. Dans le domaine de la finition, il permet aux peintres, soliers-moquettistes ou menuisiers de calculer facilement les besoins en matériaux.

Informations complémentaires

Grande autonomie avec les piles alcalines ou la batterie Lithium-Ion disponible séparément.
