| Resolucija infrardečega senzorja | 160 x 120 |
| Toplotna občutljivost | < 50 mK |
| Merilno območje | –10 °C … +400 °C |

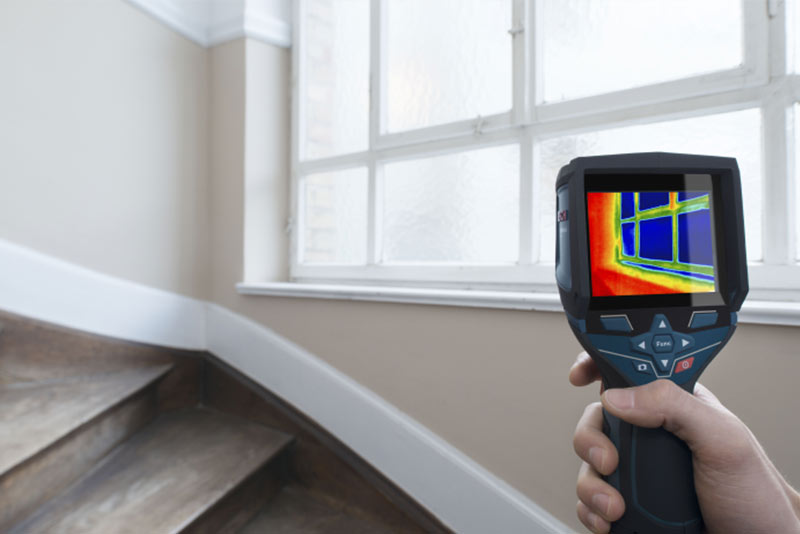

Naprava meri površinsko temperaturo predmetov in jo prikaže na toplotni sliki. To ti omogoča jasen in preprost pregled nad razporeditvijo toplote in temperaturnimi razlikami.
Spodnja slika prikazuje zorni kot kamere, tako da lahko oceniš velikost merilnega obsega (x in y) pri določeni razdalji (z).
Načeloma deluje toplotna resolucija enako kot pri običajni kameri, tako da lahko izmeriš 160 pik vodoravno in 120 pik navpično. To pomeni skupaj 19.200 merilnih pik, vsaka od njih pa vsebuje določeno temperaturno vrednost. Te merilne pike se združijo v toplotno sliko, ki je prikazana na zaslonu.
Pri toplotni občutljivosti velja: manj je boljše. Ta vrednost določa temperaturno razliko, ki jo lahko izmerimo med pikami. < 50 mK pomeni, da lahko s toplotno kamero GTC 400 C Professional izmeriš temperaturno razliko < 0,05 °C. To pomeni, da omogoča zaznavanje izjemno majhnih temperaturnih razlik.
Meriti začne takoj, ko napravo vklopite.
Če želiš statično sliko oziroma bi jo rad zamrznil, preprosto pritisni na sprožilec in si sliko v miru oglej. Če želiš z merjenjem nadaljevati, ponovno pritisni na sprožilec.
Če želiš sliko shraniti na napravi, pritisni tipko
. To lahko storiš tako med merjenjem kot tudi med ogledovanjem statične ali zamrznjene slike.
Čim manjša je razdalja od merilnega predmeta, tem natančnejša je meritev. Pri relativno velikih razdaljah so lahko izmerjeni rezultati manj natančni, npr. zaradi visoke vsebnosti vlage, ki lahko vpliva na meritev.

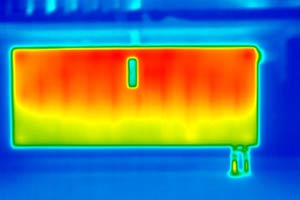

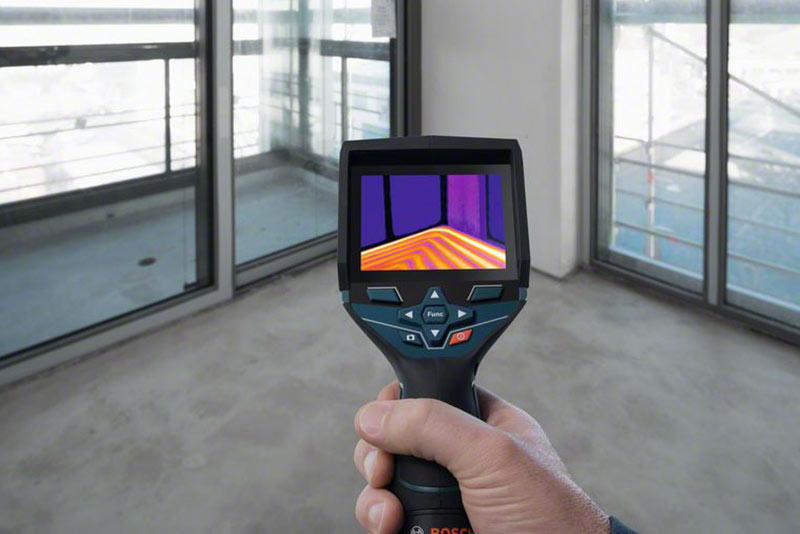

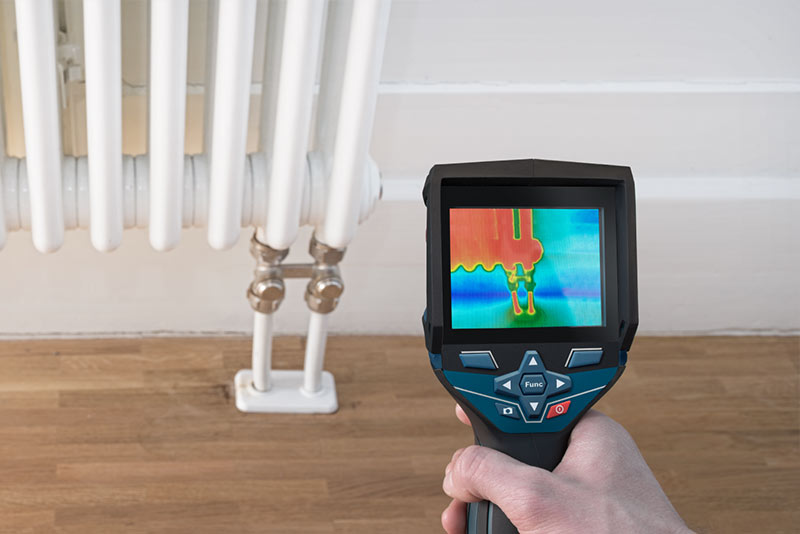

Toplotna kamera ti prikazuje temperaturne razlike. Čim večja je temperaturna razlika, toliko bolj je vidna na toplotni sliki. Če želiš na primer na sliki prikazati cevi ogrevalnega sistema, je najbolje, da sistem izklopiš, počakaš, da se tla ohladijo, in ga nato spet vklopiš na najvišjo stopnjo. Tako boš dobil najboljši prikaz ogrevalnih cevi.
S pomočjo vgrajene kamere za prikaz realnih slik se ob vsaki toplotni sliki (...X.jpg) shrani tudi realna slika prostora (…Y.jpg). Tako lažje prepoznaš predmete, ki so na toplotni sliki prikazani nejasno.
Poleg tega se na realni sliki shranijo tudi neobdelani temperaturni podatki. Vsaka pika shranjuje določeno temperaturno vrednost in če želiš, lahko realne slike (...Y.jpg) preprosto obdelaš v našem brezplačnem programu GTC Transfer Software. Prav tako lahko brez posebnega truda ustvariš oceno ali poročilo. Programsko opremo najdeš tu .
Za najboljše rezultate nastavi napravo tako, da izbereš material, na katerem meriš (po emisivnosti). Za najpogostejše materiale in njihovo emisivnost na napravi GTC 400 C že obstaja vnaprej določen izbirni seznam. Če želiš, pa lahko seveda vneseš tudi svoje vrednosti. V navodilih za uporabo najdeš informacije o pogosto uporabljenih materialih.
Toplotno kamero, kot je GTC 400 C, lahko uporabljaš za merjenje porazdelitve temperature na relativno velikem območju. Na tisoče merilnih točk se sestavi v eno sliko in tako nudijo hiter pregled kritičnih mest. Tako ti lahko na primer pomaga pri hitrem prepoznavanju težav na površinah, kjer je treba določiti temperaturne razlike.
Pri točkovnem merjenju z orodjem GIS 1000 C Professional se točno izmeri temperatura površine manjšega območja. Po potrebi lahko (odvisno od uporabe) izmeriš tudi relativno vlažnost zraka in temperaturo okolice. Naprava GIS 1000 C Professional je torej primerna za natančno točkovno merjenje. Pomaga ti pri podrobni analizi majhnih območij in lokaliziranih meritvah.
Da, vsaka različica naprave ima ta certifikat vključen v navodila za uporabo. Certifikat zagotavlja, da naprava deluje v okviru specifikacij navodil za uporabo.
Mislim, da moja naprava ne deluje pravilno. Ali jo lahko naknadno umerim? Boschev servisni center.
Da, stopiš lahko v stik s servisnim centrom in zahtevaš umerjanje. Kot dokaz o tem boš prejel tudi certifikat. Če bi rad izvedel, ali je ta storitev na voljo tudi v tvoji regiji, stopi v stik z lokalnim Boschevim servisnim centrom.
Aplikacijo Bosch Thermal si lahko preneseš iz trgovin Apple App Store in Google Play Store.
Aplikacija je na voljo samo za tablične računalnike in pametne telefone z operacijskim sistemom Android in iOS. Drugi operacijski sistemi niso podprti. Podprte naprave Android: pametni telefoni in tablični računalniki s tehnologijo Bluetooth® od različice Android 4.3 naprej. Podprte iOS naprave: iPhone (4S ali novejši), iPad (3. generacija ali več), iPad Air (1. generacija ali več), iPad mini (1. generacija ali več).
Projekti se shranijo na pametnem telefonu/tabličnem računalniku, na katerem so bili ustvarjeni, in jih ni mogoče prenašati na druge naprave.
Da, vaši podatki se bodo ob posodobitvi programske opreme ohranili.
Shranjene vsebine se načeloma vedno ohranijo. Pred posodobitvami za vsak primer shranite projekte na svojem prenosnem/stacionarnem računalniku, tako da jih „Delite“ in posredujete na svoj e-poštni naslov v obliki Excelove datoteke ali datoteke v formatu PDF.
Pod „Nastavitve“ → „Jezik“ lahko preveriš, katere jezike aplikacija podpira.
Izvoz
Nastavitve
Vzpostavitev povezave Bluetooth®

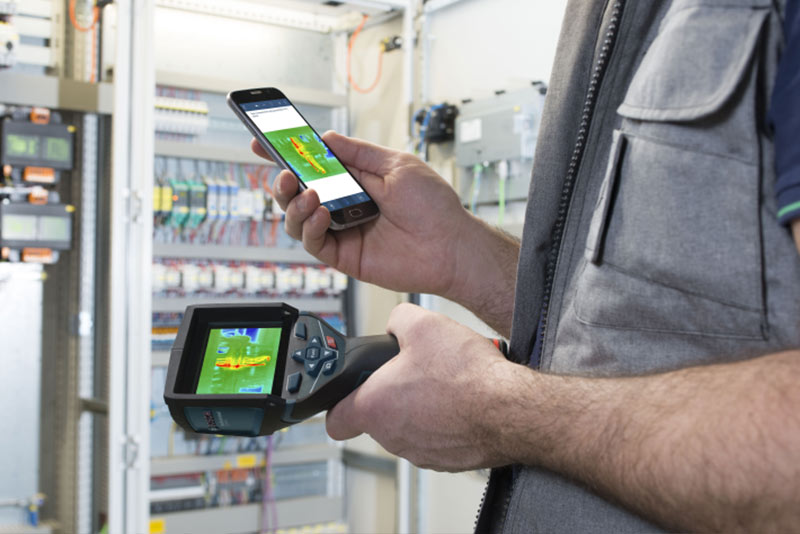

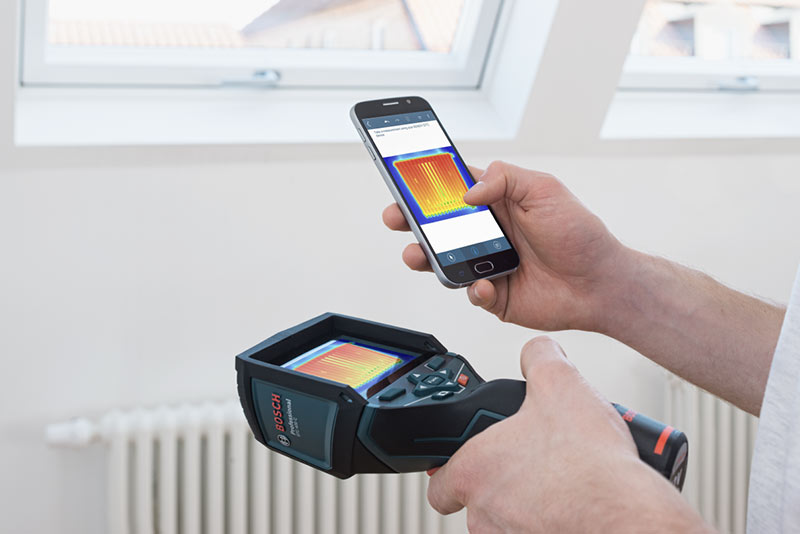

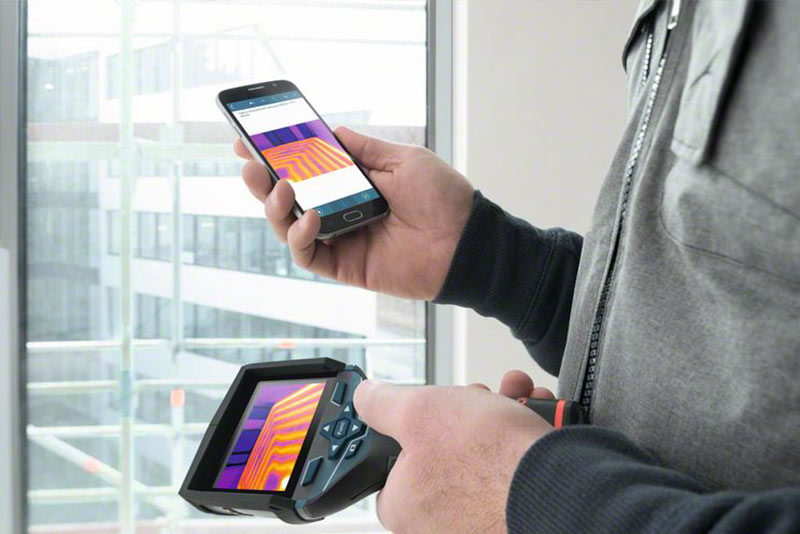

Za vzpostavitev povezave med svojo toplotno kamero in pametnim telefonom/tabličnim računalnikom aktiviraj brezžično povezavo na obeh napravah. Brezžično povezavo na GTC 400 C Professional lahko vklopiš v nastavitvah kamere. Potem ko si vklopil brezžično povezavo na svoji toplotni kameri, se ti na spodnjem delu zaslona prikaže simbol za povezavo. Prepričaj se, da je na tvojem pametnem telefonu/tabličnem računalniku vklopljena brezžična povezava. Nato odpri funkcijo za zajemanje toplotnih slik v aplikaciji Bosch Thermal in se dotakni simbola za brezžično povezavo v aplikaciji, da vzpostaviš povezavo med obema napravama. Nato sledi navodilom v aplikaciji.

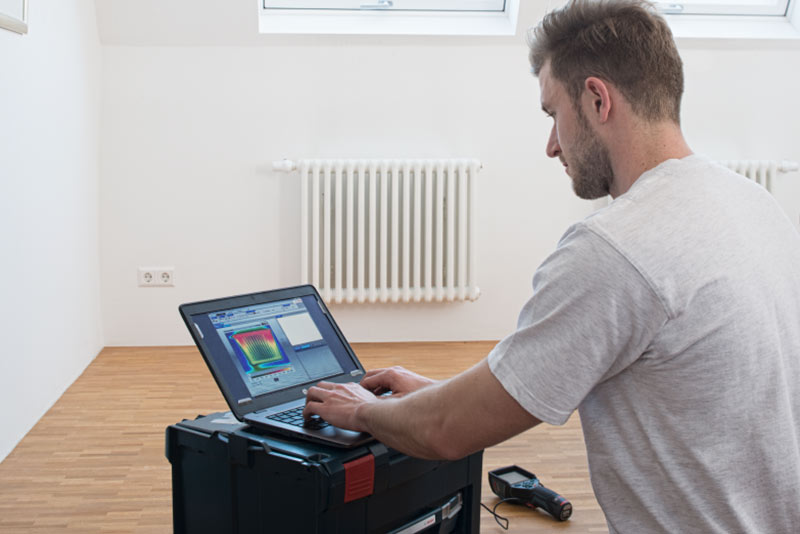

Slike, ki jih posnameš z napravo GTC 400 C Professional, lahko preneseš in si jih ogledaš svojem računalniku tudi prek priključka micro-USB. Za operacijske sisteme Windows (Windows 7, Windows 8, Windows 10) ti ponujamo tudi uporabo brezplačnega programa GTC Transfer Software, s katerim lahko shranjuješ in urejaš svoje toplotne slike. Program si lahko preneseš tukaj
Ne, hkrati lahko uporabljate največ eno toplotno kamero.
Glede na pogoje, kjer se delo izvaja (ovire, vlaga, interference itd.), lahko razdalja med pametnim telefonom/tabličnim računalnikom in toplotno kamero znaša do 50 metrov.
Če je naprava že bila povezana s pametnim telefonom/tabličnim računalnikom, se bo povezava med njima vzpostavila samodejno, v kolikor je na obeh napravah aktivirana brezžična povezava, sta napravi znotraj območja dosega in nista povezani z nobenim drugim brezžičnim omrežjem.
Najprej vzpostavi brezžično povezavo med aplikacijo Bosch Thermal in napravo GTC 400 C Professional (glej „Kako lahko vzpostavim povezavo med napravo GTC 400 C Professional in svojim pametnim telefonom/tabličnim računalnikom?“). Nato se v funkciji „Toplotna slika“ dotakni simbola „+“ za uvoz toplotne slike z naprave GTC 400 C Professional.
Z
lahko izbereš elemente na toplotni sliki (npr. opombe, oznake) ter jih urejaš ali izbrišeš.
Z
lahko izbereš elemente na toplotni sliki (npr. opombe, oznake) ter jih urejaš ali izbrišeš.
Pod
lahko toplotni sliki dodaš opombe in opravila ter dodaš besedilne oznake neposredno v sliko.
Pod
lahko razveljaviš dejanja.
Pod
lahko ponovno izvedeš razveljavljena dejanja.
Pod
lahko izbrišeš izbrane elemente.
Če si na kameri GTC 400 C Professional aktiviral naslednje funkcije za zajem slik, se bodo te prikazale tudi v aplikaciji.
Vroča točka: najbolj vroča točka na toplotni sliki je samodejno označena z rdečo križno tarčo.
Hladna točka: najhladnejša točka na toplotni sliki je samodejno označena z modro križno tarčo.
Križna tarča s prikazom temperature: križna tarča je prikazana v sredini toplotne slike in ti kaže izmerjeno vrednost temperature v tej točki.
Emisivnost: pove, koliko infrardečega toplotnega sevanja oddaja predmet v primerjavi z idealnim toplotnim oddajnikom (črno telo, stopnja emisivnosti = 1).
Odsevana temperatura: toplotno sevanje, ki ne izvira iz samega predmeta. Po navadi gre za temperaturo okolice.
